State Machine 이란

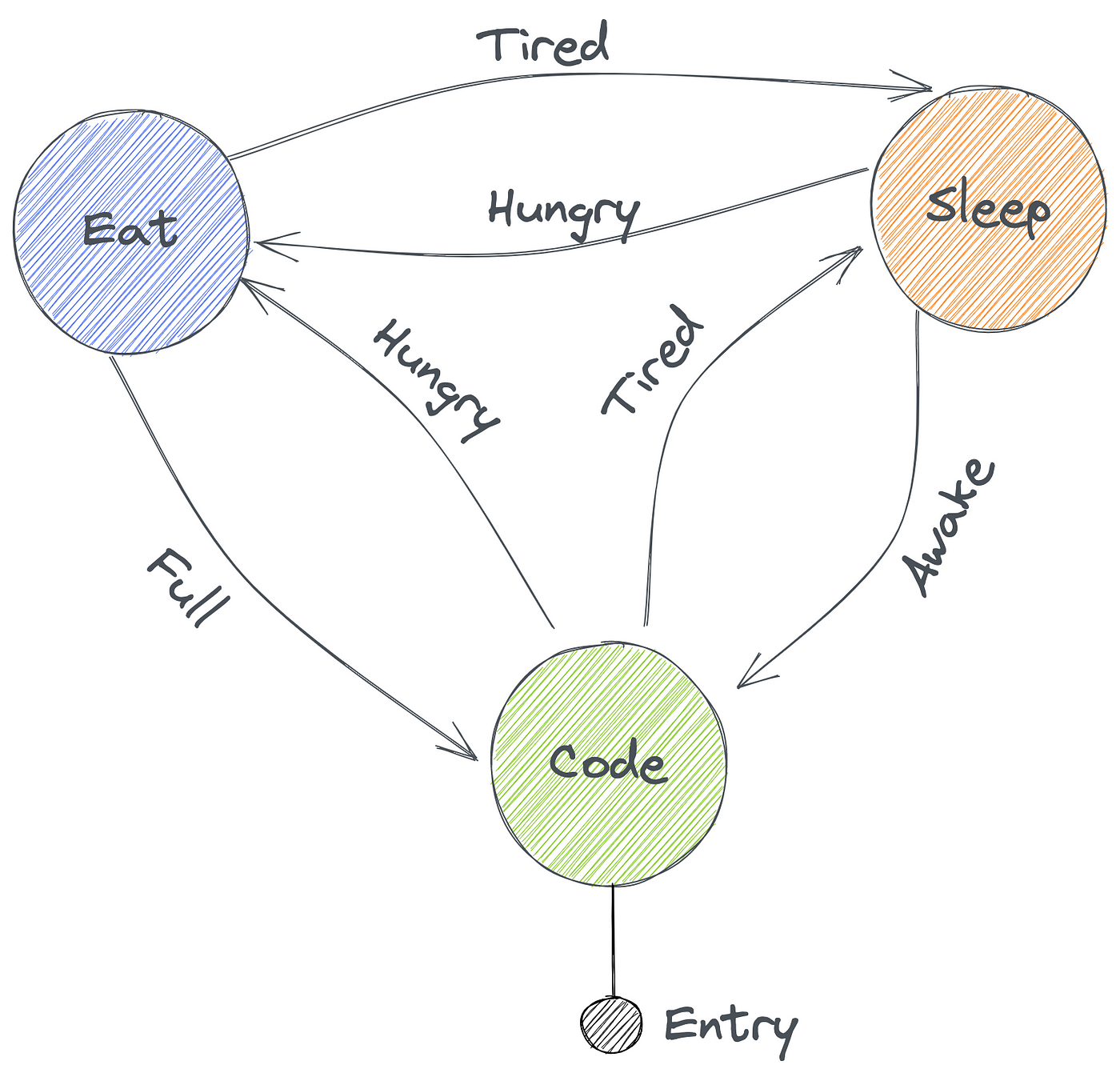

간단한 State Machine 예시. 출처 : https://medium.com/meliopayments/simplify-your-code-with-state-machines-c9a0f12e0e62

1. State Machine

• System Modeling에 사용되는, System이 가질 수 있는 State와 그들간의 Transition(전이)를 정의한 수학적 모델
• 각각의 State들을 어떤 조건에 따라 연결한 Model of Computation(계산 모델)
  • Model of Computation : 주어진 Input에 따른 Function의 Output이 어떻게 계산되는지 설명하는 Model
  • 계산, 메모리 및 통신 단위 등에 대해 설명
• 가질 수 있는 State의 수에 따라 FSM / ISM으로 구분되며, 주로 FSM을 사용함
  • FSM (Finite State Machine) : Finite한 State로 구성된 State Machine
  • ISM (Inficite State Machine) : Infinite한 State로 구성된 State Machine

FSM (Finite State Macine)

• 한 번에 오직 한 개의 State만을 가지며, Current State는 임의의 주어진 시간동안의 State를 의미
• 어떠한 Event에 의해 한 상태에서 다른 상태로 변할 수 있으며, 이를 상태 천이(Transition)이라 한다
  • 하나의 Input을 통해 State Transition이 이뤄짐
• FSM은 현재 상태로부터 가능한 천이 상태와, 그 천이를 일으키는 조건의 집합으로서 정의

사용 이유

• 안정성 : 정해진 Event에 따라서만 System이 동작
• 편의성 : 설계가 간단해지며 문서화에 걸리는 시간 단축

예시 : 충전기 State Machine

Simple Charger State Machine Example

• A. Init State : 시스템 초기화
  1. 초기화 완료 후 Idle State로 Transition
• B. Idle State : 대기
  2. 충전기 연결 시 Charge State로 Transition
• C. Charge State : 충전 시작
  3. 충전 완료 시 Idle State로 Transition
  4. 충전 중 오류 발생 시 Error State로 Transition
• D. Error State : 충전 중 오류 발생
  5. 복구 가능한 오류인 경우 Recover State로 Transition
  6. 복구 불가능한 오류인 경우 Reset State로 Transition
• E. Recover State : 발생 오류 복구
  7. 오류 복구 완료 후 Idle State로 Transition
• F. Reset State : 시스템 Reset
  8. 시스템 Reset 후 Idle State로 Transition

위의 A~F가 State, 1~8이 Event에 해당







---
