Nelder-Mead Algorithm 이란

1. Nelder-Mead Algorithm이란

• 주어진 비선형 함수를 최소화하는 일반적인 Unconstrained Optimization 문제를 풀기 위해 설계된 Algorithm
• 즉, 아래처럼 n개의 점들을 갖는 비선형 함수를 하나의 직선으로 근사하기 위해 사용

Ex) n = 2의 함수를 선형화



• 미분 불가능한 함수에서 최소 값을 찾는 방법으로, 다차원의 1) Unconstrained Optimization를 미분 없이 수행

  • 미분 정보를 필요로 하지 않아 Non-Smooth한 함수에 적합
• 기본 이론이 단순하여 많은 분야에서 활용됨
• 함수의 값이 불확실하거나 Noise에 노출되는 경우의 Parameter 추정이나 비슷한 통계학적 문제들을 해결하는데 사용
  • 또는 통계학이나 실험적 수학 계산에서 자주 발생하는 불연속적인 함수에 대한 문제를 해결하는데 사용
• 아래와 같은 특성으로 인해 Direct Search Method에 포함된다
  • 일부 점 R^n에 대한 함수값만을 사용
  • 또한 미분을 하지 않으므로 기울기와 관련된 계산이나 근사를 수행하지 않음

• 2) Simplex Method를 기반으로 Optimization을 진행



1.1. 관련 이론

1) Unconstrained Optimitzation

• 제약 조건이 없는 최적화 문제라는 뜻
• 변수의 값을 바꿔가며 목적 함수의 값을 최소/최대화 하는 변수 값을 찾는 것



2) Simplex Method (단체법)

• 두 개 이상의 변수를 가진 선형계획법의 최적해를 구하는 Algorithm
• 인접해 있는 극단점들의 목적함수의 값들을 계속 검토하여 최적해를 구하는 방법
  • 임의의 가능해(초다면체의 정점)로부터 탐색을 시작
  • 현재의 가능해와 인접하며 더욱 최적에 가까운 가능해로 옮겨가며 탐색을 진행
  • 더 이상 옮겨갈 해가 없으면 최적해를 찾은 것
  • 목적함수가 발산하거나 순환하면 해가 없을 수 있고, 동일한 목적값을 갖는 다수의 해가 존재할 수도 있다

출처 : https://ko.wikipedia.org/wiki/%EB%8B%A8%EC%B2%B4%EB%B2%95_(%EC%95%8C%EA%B3%A0%EB%A6%AC%EC%A6%98)



• Ex) 두 변수 X1, X2의 제약 조건을 나타내는 식 5개가 있고, 목적함수 F가 있을 경우
• 목적함수 k값을 최대화하는 해 (X1, X2)는 아래 방정식들의 해 중 목적함수 F의 값을 최대화하는 값이다

        1. 식 1)과 2)의 연립 방정식

        2. 식 1)과 3)의 연립 방정식

                      ... ...

                      ... ...

                      ... ...

        9. 식 3)과 5)의 연립 방정식

        10. 식 4)와 5)의 연립 방정식



• 함수 R^n 내의 Simplex S는 n+1(꼭짓점 x0, ... x_n+1)의 3) Convex Hull으로 정의된다

Ex) R^2의 Simplex는 삼각형이고, R^3의 Simplex는 사면체이다

R^2, R^3의 Simplex. 출처 :  http://www.scholarpedia.org/article/Nelder-Mead_algorithm



3) Convex Hull

• 주어진 점 집합이나 영역을 포함하는 가장 작은 볼록 집합
• 2차원 좌표 평면 위에 존재하는 여러 점들 중 일부를 이용하여 모든 점을 포함하는 볼록 다각형
• Convex(볼록 함수) : 임의의 두 점을 이은 직선이 본래 곡선보다 위에 있는 함수. 수식으로 표현하면 아래와 같다



2. 동작 과정

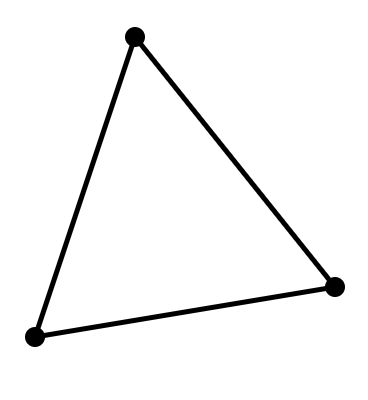

0) Construct Simplex

• R^2인 함수에 대해 Nelder - Mead Algorithm을 적용
• 함수의 각 점들에 대한 Simplex를 구성

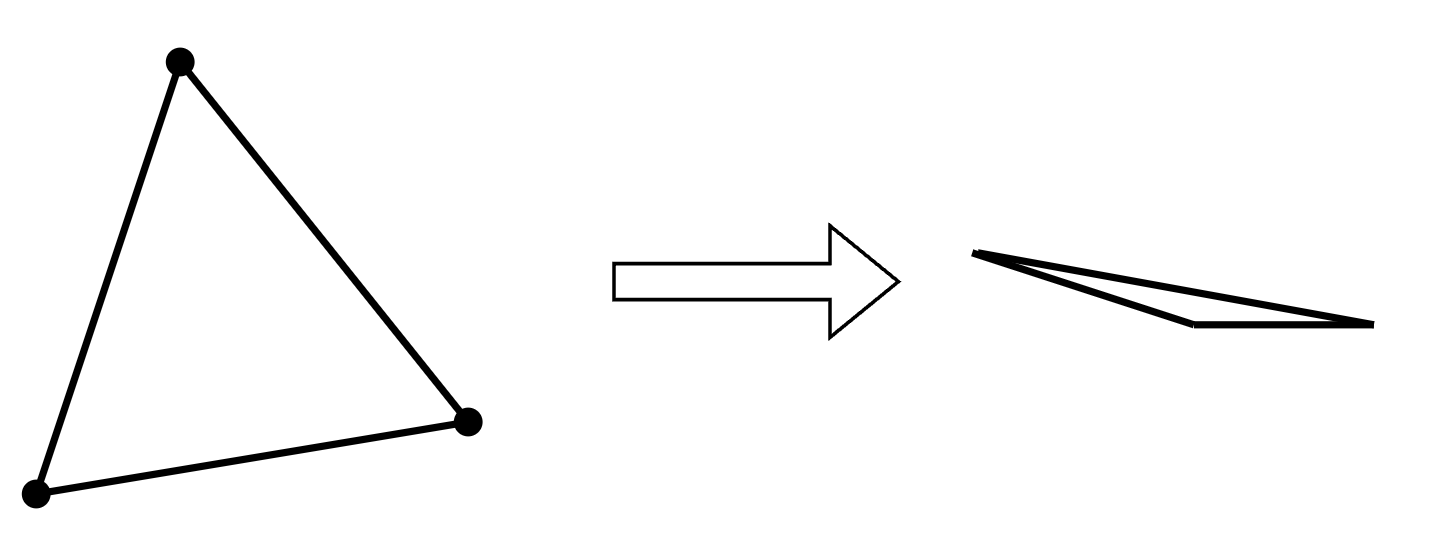

• 초기에 Simplex는 Nondegenerate 해야 한다
• 즉 각 점들이 서로 다른 초평면 위에 존재해야 한다

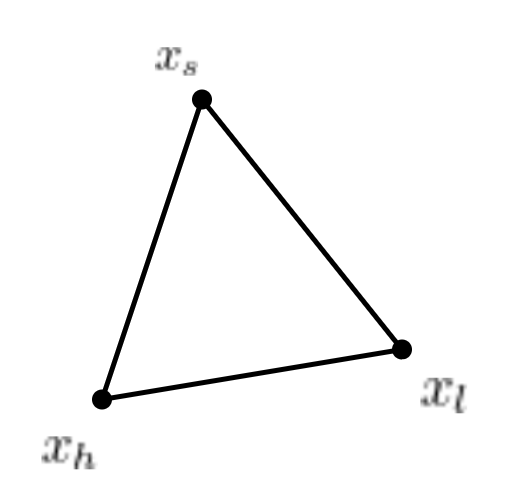

1) Ordering

• 각 함수 값들을 아래와 같이 크기 순으로 정렬 후 함수 값의 인자 h, s, l 값을 결정





• 이후 Iteration을 계속 진행할지 멈출지 여부를 결정
• Simplex S가 어느 정도 충분히 작아지거나, 함수값들이 서로 충분히 가까워지면, 즉 함수가 연속이 되면 Iteration을 종료한다

  • 현재 Simplex 함수값의 표준편차가 일정 수준 아래로 떨어지면 Iteration 종료 후 Simplex 내의 Xl 점이 최적의 값으로 반환됨

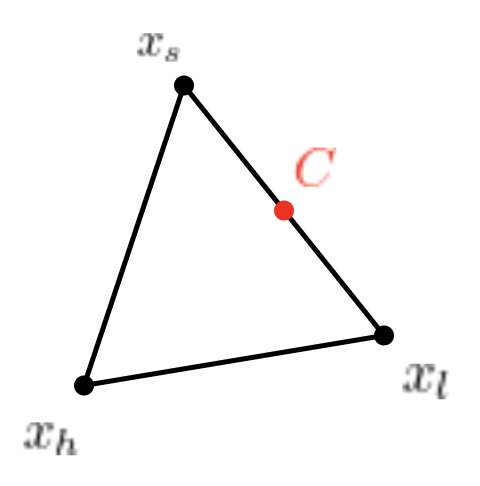

2) Centroid Point C 계산

• 아래 수식을 통해 xh를 제외한 모든 점들 간의 Centriod점 C 계산

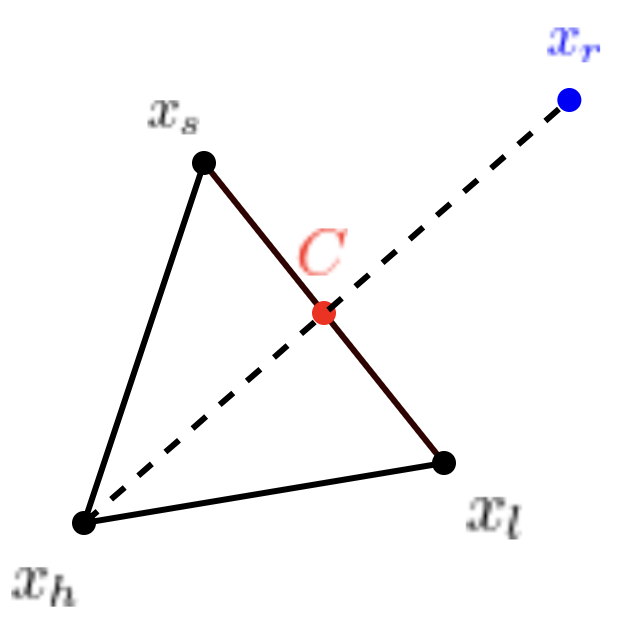

3) Reflection Point Xr 계산



• 아래 수식을 통해 Xh와 C점이 형성한 선 상의 Rflection Point Xr 계산



• 이후 Xr에서의 함수 값 계산



4) Simplex Transformation

• 아래 조건에 따라 Reflection / Expansion / Contraction 중 하나를 선택해 점 Xh 만을 더 나은 점으로 대체하는 Simplex Transformation 수행

• 위의 Simplex Transformation은 아래의 4개가지 Parameter들에 의해 조절된다
  • α : Reflection
  • β : Contraction
  • γ : Expansion
  • δ : Shrinkage
• 위 Parameter들은 아래 조건을 만족해야 하며, 표준 값은 그 아래와 같다



A. Reflection

• 점 Xh를 Xr로 대체한 후 1) Ordering 과정으로 이동



B. Expansion

• 아래 수식을 통해 Expansion Point Xe를 계산





• 만약 Xe점이 아래 조건을 만족하면, 점 Xh를 Xe로 대체 후 1) Ordering 과정으로 이동
  • 만족하지 못할 경우 점 Xh를 Xr로 대체 후 1) Ordering 과정으로 이동



C. Contraction

가. Outside

• 위 조건에 해당할 경우, 아래 수식을 통해 Outside Contrction Point Xc 계산



• 이후 점 Xc가 아래 조건을 만족할 경우 점 Xh를 Xc로 대체 후 1) Ordering 과정으로 이동



• 위 조건을 만족하지 못할 경우 5) Shrinkage 과정으로 이동



나. Inside

• 위 조건에 해당할 경우, 아래 수식을 통해 Inside Contraction Point Xc 계산

• 이후 점 Xc가 아래 조건을 만족할 경우 점 Xh를 Xc로 대체 후 1) Ordering 과정으로 이동

• 위 조건을 만족하지 못할 경우 5) Shrinkage 과정으로 이동



5) Shrinkage

• 아래 수식을 통해 Xl을 제외한 n개의 모든 Point들을 다시 계산

• 위의 Transformation 계산이 실패했을 경우 진입하는 과정

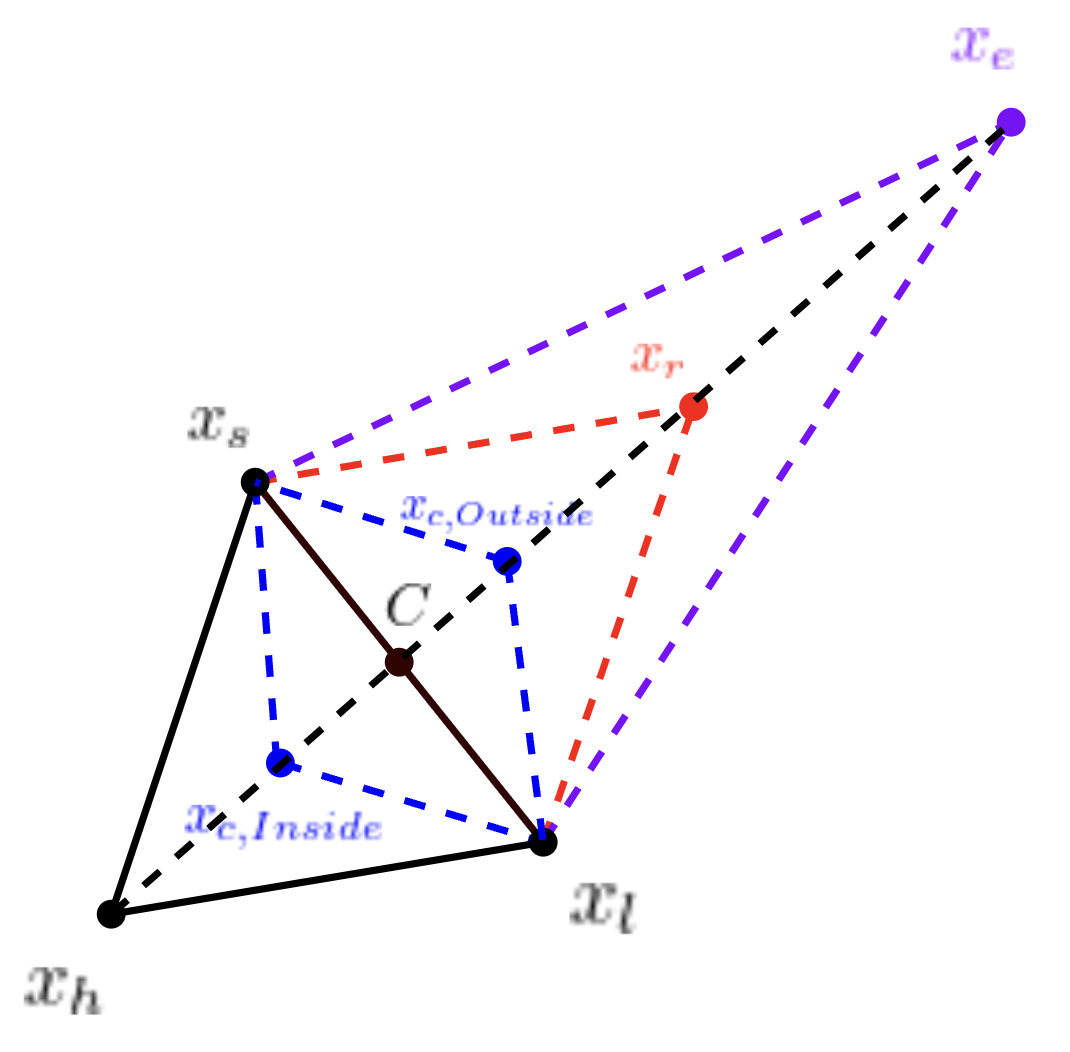

6) Transformation 과정 정리

• 위의 Transformation 과정에서 모든 Test Point들은 xh와 C로 정의된 선 상에 존재하고, 최대 2개의 점들이 단일 반복으로 계산됨
• 위 과정이 성공하면, 받아들여진 점은 새 Simplex의 새 점이 됨
• 위 과정이 실패하면, xl점 쪽으로 Simplex가 수축함
  • 이 경우, n개의 새로운 꼭짓점이 계산됨

• Simplex 상의 꼭짓점들 상에서 함수값이 감소하도록 하는 변환 과정을 수행
  • 각 Step에서의 변환 과정은 하나 이상의 Test Point들을 해당 함수값과 함께 계산하고, 그 함수값을 꼭짓점의 값과 비교하여 결정된다

• 이러한 Nelder - Mead Algorithm은 각 Step에서 하나 혹은 두개만의 Function Evaluation이 요구된다
  • 타 Direct Seacrch Method들의 경우 n개 혹은 그 이상의 Function Evaluation이 요구된다

•























---
