[KUSMO] 2/14 ~ 3/25

1. Hardware

1.1 Motor 관련

• 구동 모터 위치를 기존의 중앙에서 앞쪽으로 변경 후 휠을 아래로 내림 : 높은 하중을 더 잘 버티게 하기 위함

변경 전 구동부

구동 휠 공간 가공



구동 휠을 아래로 내림



구동부 구조 변경 후 구동 테스트



변경 후 구동부

• 높은 하중(80kg)을 견디기 위한 모터 변경
• 필요 토크 계산 후 해당 spec을 만족시키는 제품 구입

필요 토크 계산 식

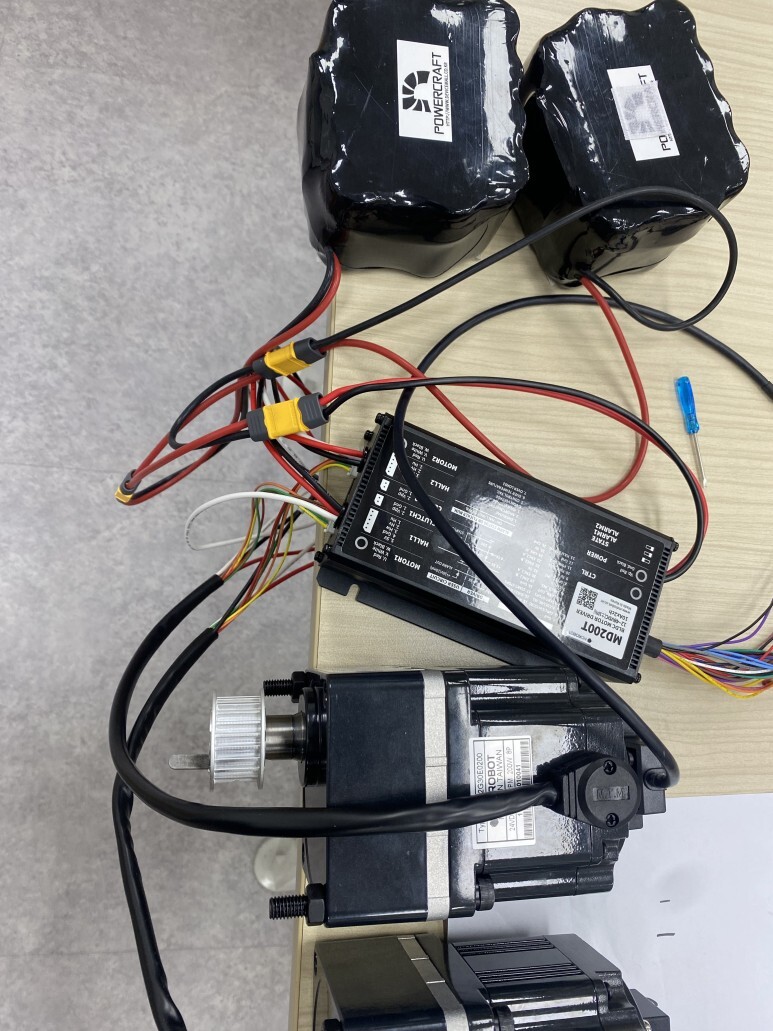

• 24V 모터드라이버 사용을 위한 기존에 사용중이던 12V 배터리 직렬 연결

24V 전압 인가를 위한 12V 배터리 직렬 연결

• 안정적인 모터 고정을 위한 브라켓 제작

모터 브라켓 제작





• 캐스터 휠 선정
• 캐스터 휠이 바닥에 떨어지지 않게 하기 위한 설계 방안 고려

• 학부생 수준에서 설계하기엔 무리가 있다 판단해 보류



• 라이다 배치 관련 : 360도 장애물 감지를 위해 라이다 뒷편의 가림막 제거



2. Software

- ROS 기반 자율주행 관련

• TF 문제 해결
• AMCL을 통해 Localization을 수행하기 위해선 AMCL에 Lidar의 scan data와 odometry 값을 줘야 함
• 이때 robot이 움직임에 따라 오차가 쌓이므로 TF 중 map -> odom 간의 관계를 조정하여 오차를 수정했어야 함
  • odom은 map상에서 고정되지 않고 움직여야 한다
• 그러나 Navigation Stack의 Launch File에서 이 두 frame을 고정시켜버려 Robot이 움직일수록 두 frame의 충돌이 일어나며 아래 영상과 같이 떨림이 발생했던 것

TF 떨림 현상

• 따라서 Navigation Stack에서의 map -> odom TF 정의 구문을 삭제하여 해당 문제 해결



- 주행 관련

• DWA를 통한 Navigation 시 로봇이 제자리 회전을 못함
  • laser와 map 사이의 lag 때문?
• 벽에 붙어서 주행함
  • Inflation radius보단 scaling factor가 중요 : 낮을수록 빨간색 (장애물 영역)이 커진다
• local costmap의 크기를 기존의 전체 map 크기에서 로봇 주변 일부로 변경 -> Path를 제대로 생성하지 못하는 문제 발생. path는 제대로 나오나 그 경로를 제대로 따라가지 못함
• Localization / Navigation을 PC에서 하면 Map Update Error가 뜨고 Jetson Board에서 하면 Map을 다시 scan하기 위해 로봇이 너무 세게 회전을 함
• 장애물이 있다가 사라져도 Rviz화면에선 로봇이 해당 구역을 지나지 않으면 장애물이 사라지지 않음
• imu_link가 base_link에 비해 2배로 회전을 하여 source code 수정을 통해 해당 문제 해결
• USB 허브를 통해 다수의 sensor를 연결하여 전류가 낮아져 로봇 동작 간에 모터 드라이버가 죽는 문제 발생
  • 단일 확장포트를 모터드라이버에 연결하여 해결
