[KUSMO] 11/9 중간 요약 2

• Project 목표 : 병원에서 사용 가능한 자율주행 배액 수거 로봇 개발
  • 간병인들을 대신하여 병실에 모여있는 거동 불편 환자들의 배액을 수거 및 폐기
• 기간 : 2022.08 ~ 현재 (진행 중)
• 참여 인원 : 총 3명
  • Hardware 개발 1명, Software 개발 1명, Server 개발 1명



한이음 ICT 공모전 제출 영상

• 작품 소개 영상



1) 전체 System 구성

• OS : Ubuntu 20.04
• Controller Board : Intel NUC
• ROS(Noetic) 기반의 자율주행 시스템 구성

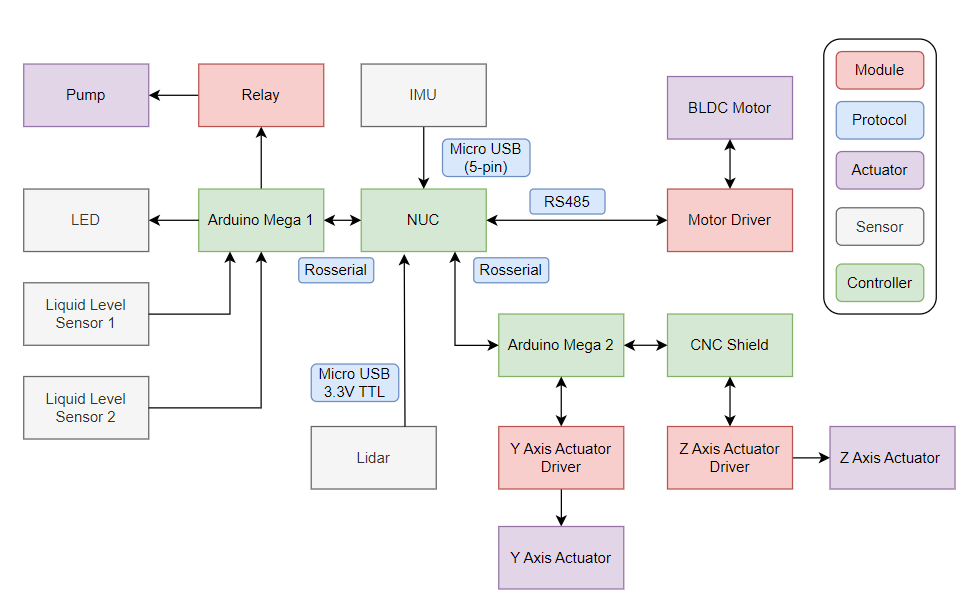

System Block Diagram

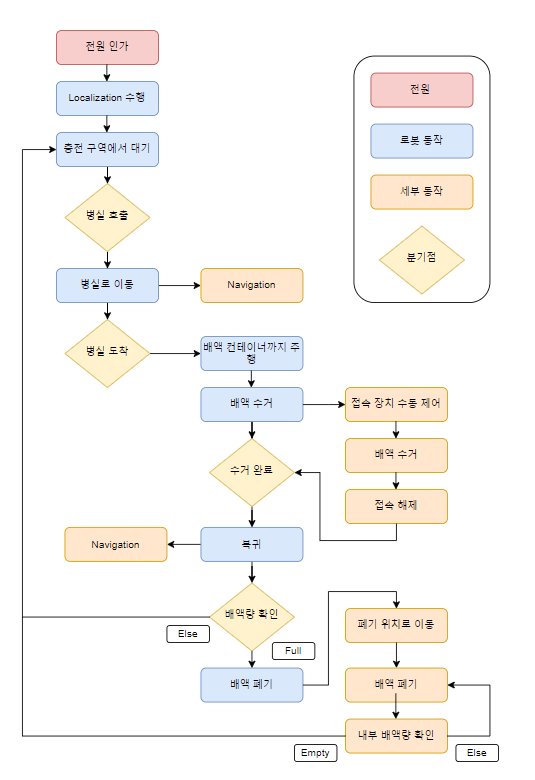

Flow Chart





2) Hardware 구성

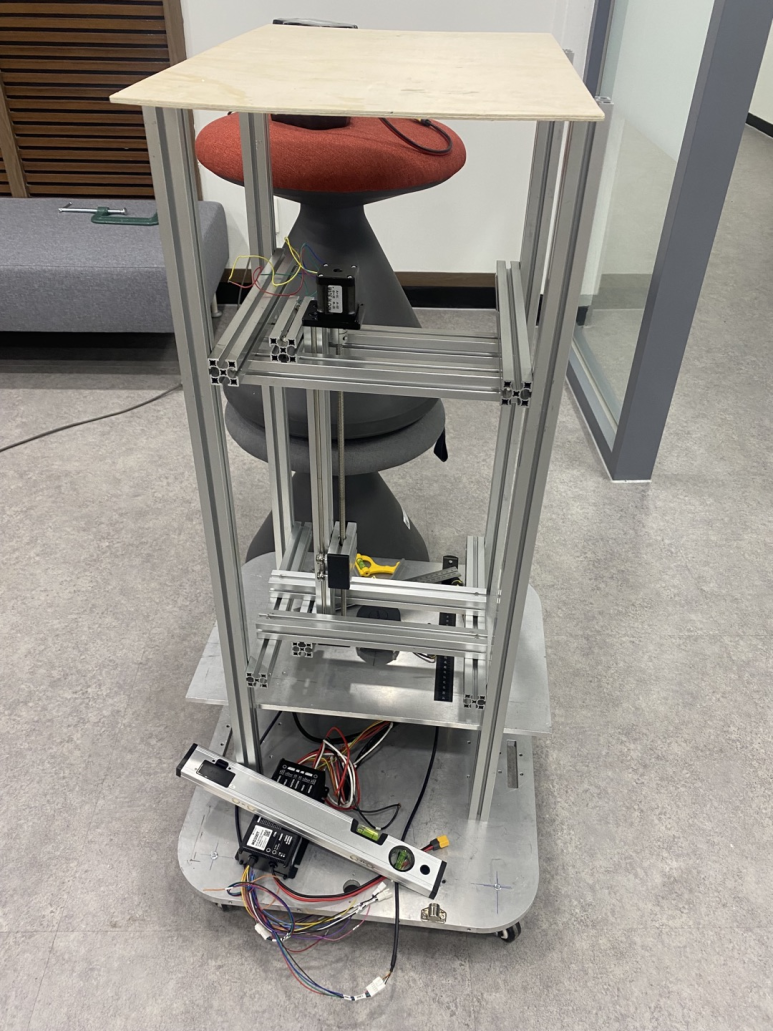

    1. 전체 Hardware

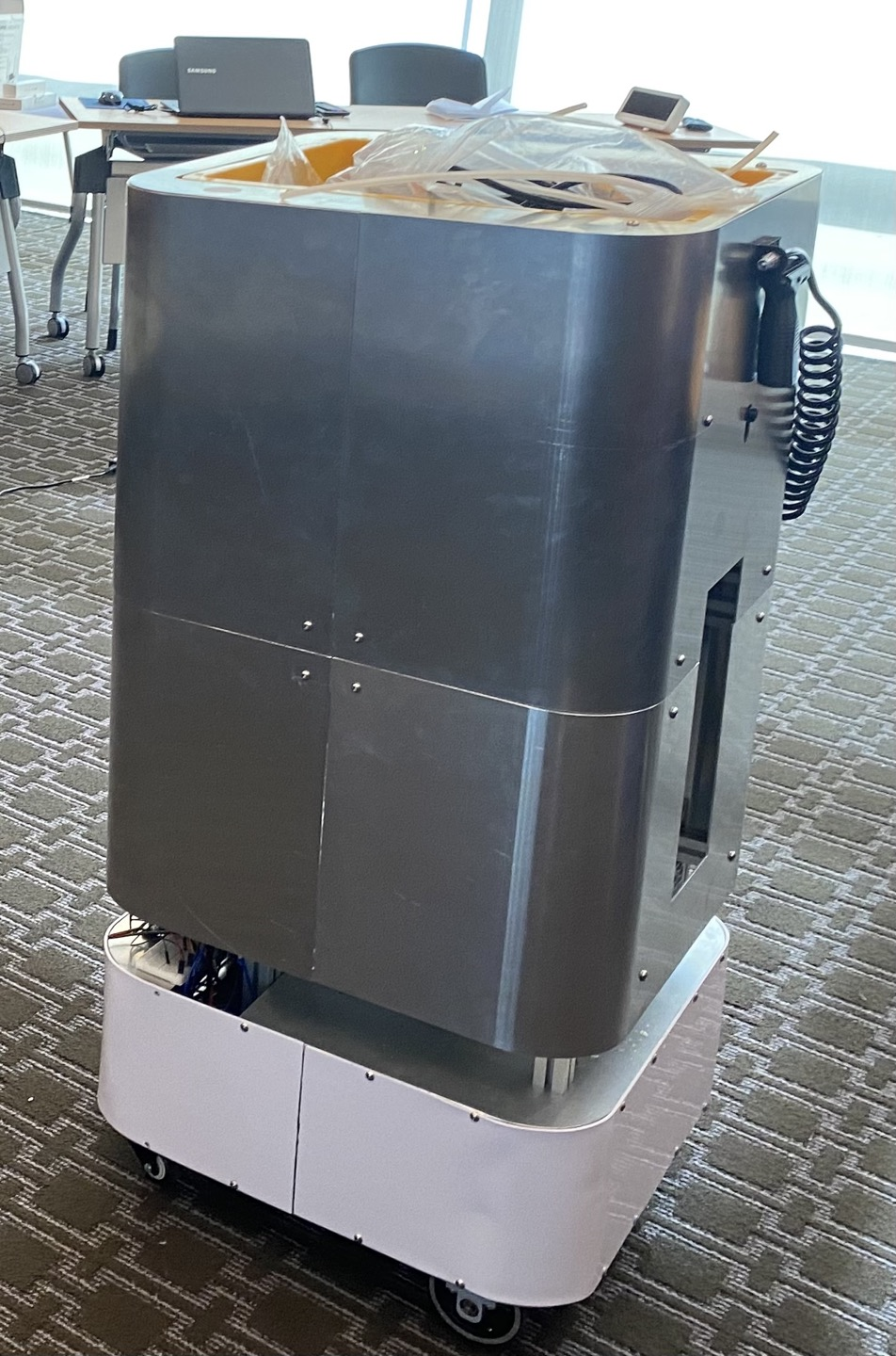

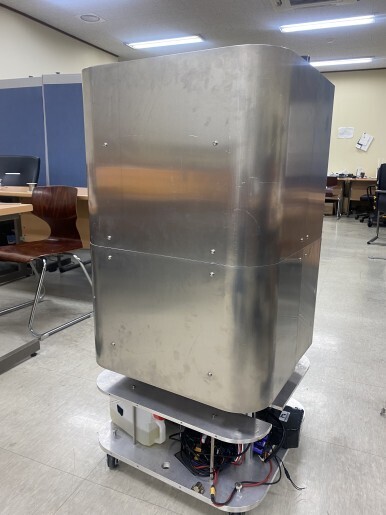

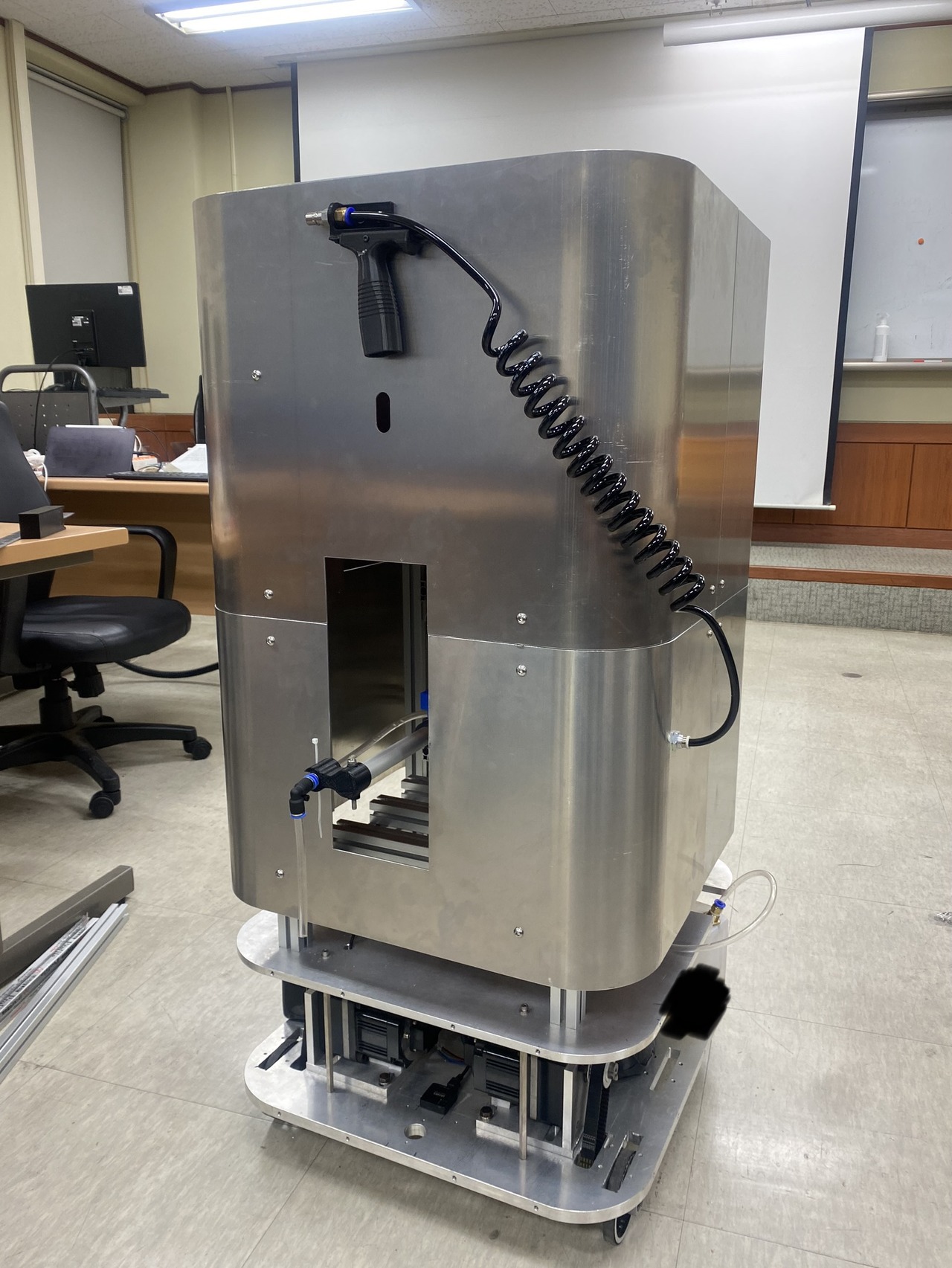

전체 Hardware

• PVC 열 가공을 통한 구동부 케이스 제작
• 2T 알루미늄 플레이트 절곡을 통한 상단부 케이스 제작





    2. 구동부

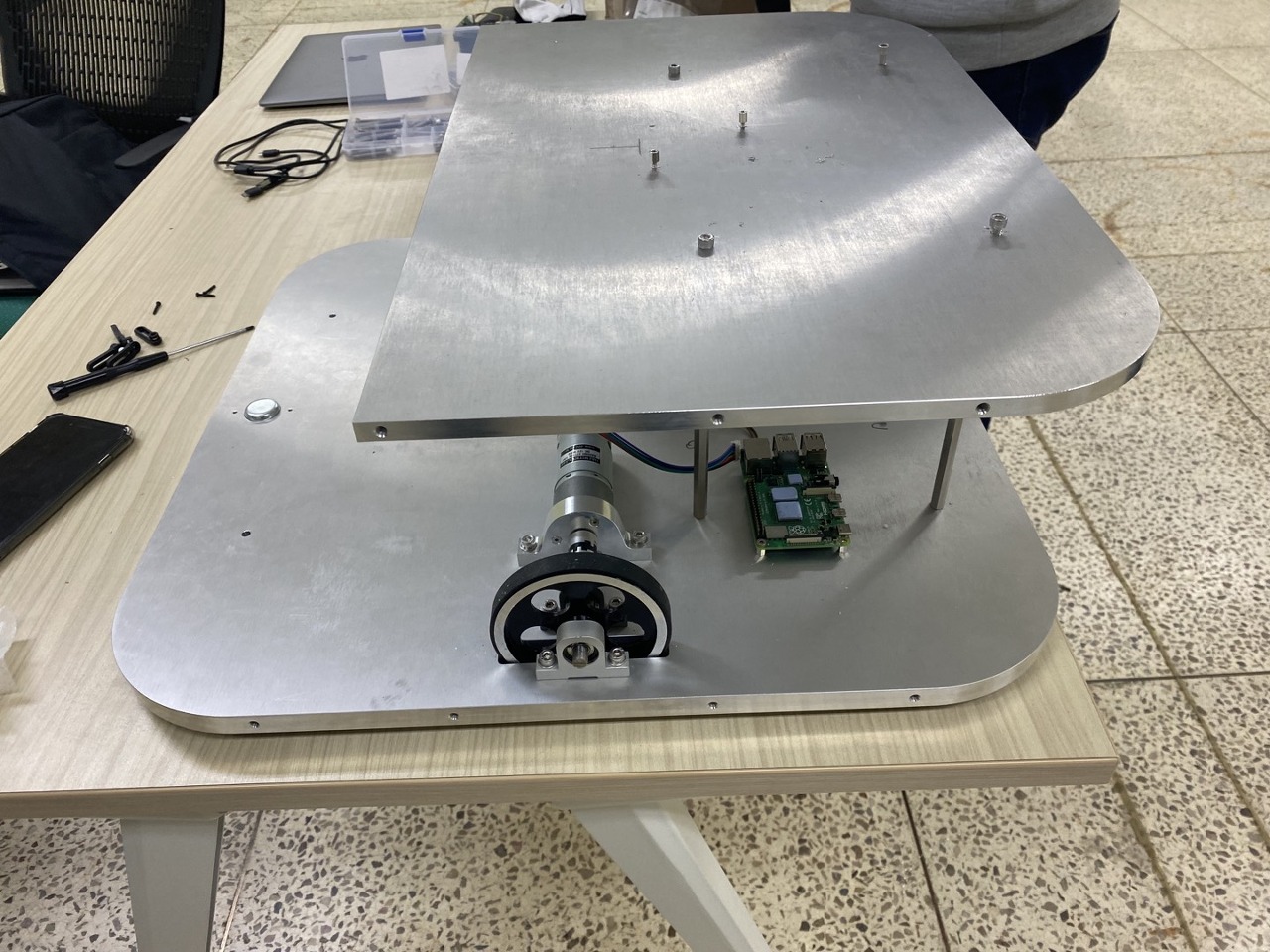

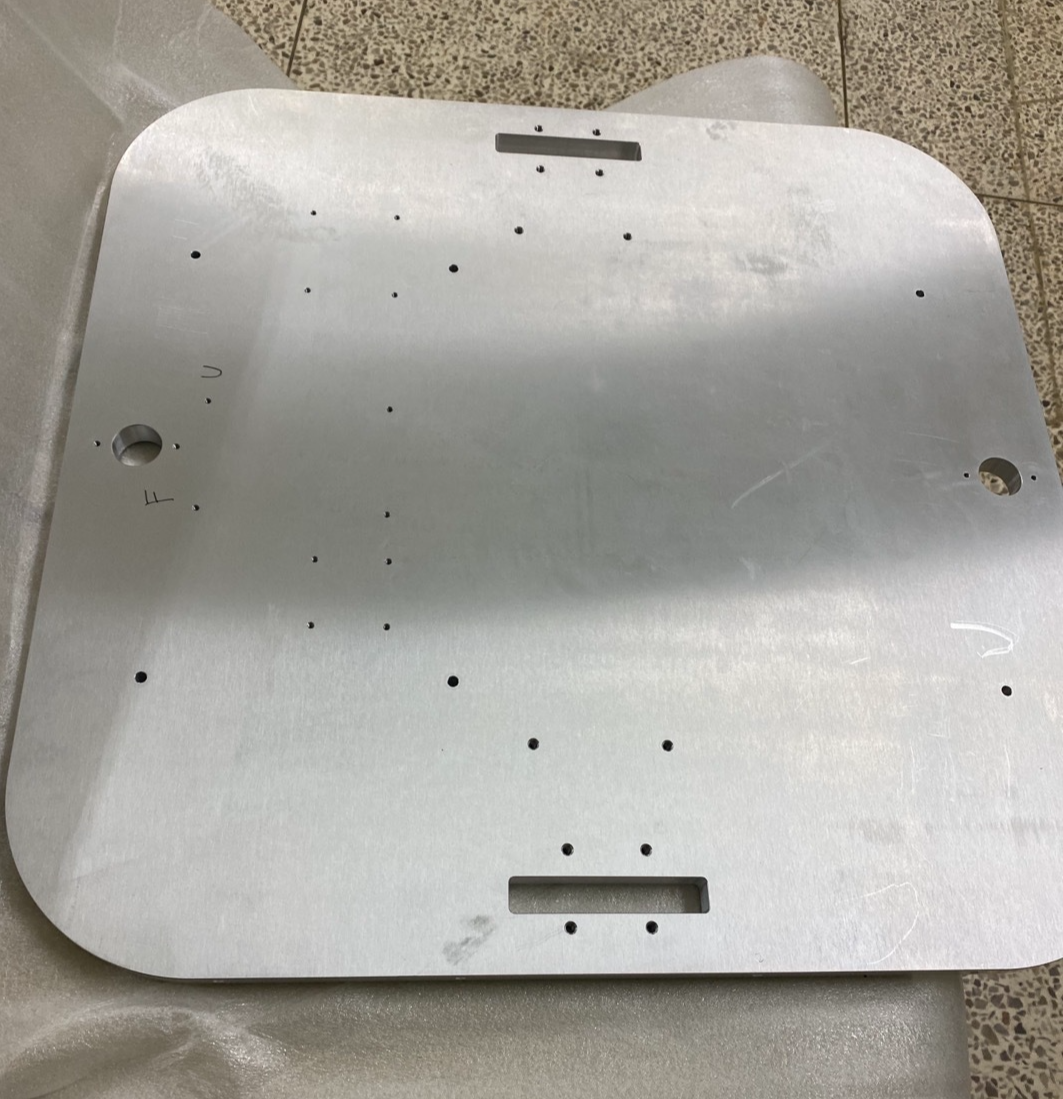

구동부 구성에 사용한 15T 알루미늄 판



• 15T 알루미늄 판 주문제작을 통한 구동부 구성



모터-브라켓 연결부

• 브라켓을 통한 모터와 감속기 장착



벨트를 통한 모터-휠 연결

• 로봇의 큰 하중을 안정적으로 지지하기 위해 구동부 판 하단에 베어링 하우징을 이용한 구동 축 장착
• 프레임 상단의 모터로부터 벨트를 이용해 동력 전달





    3. 접속부

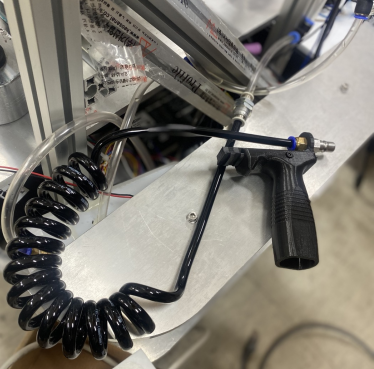

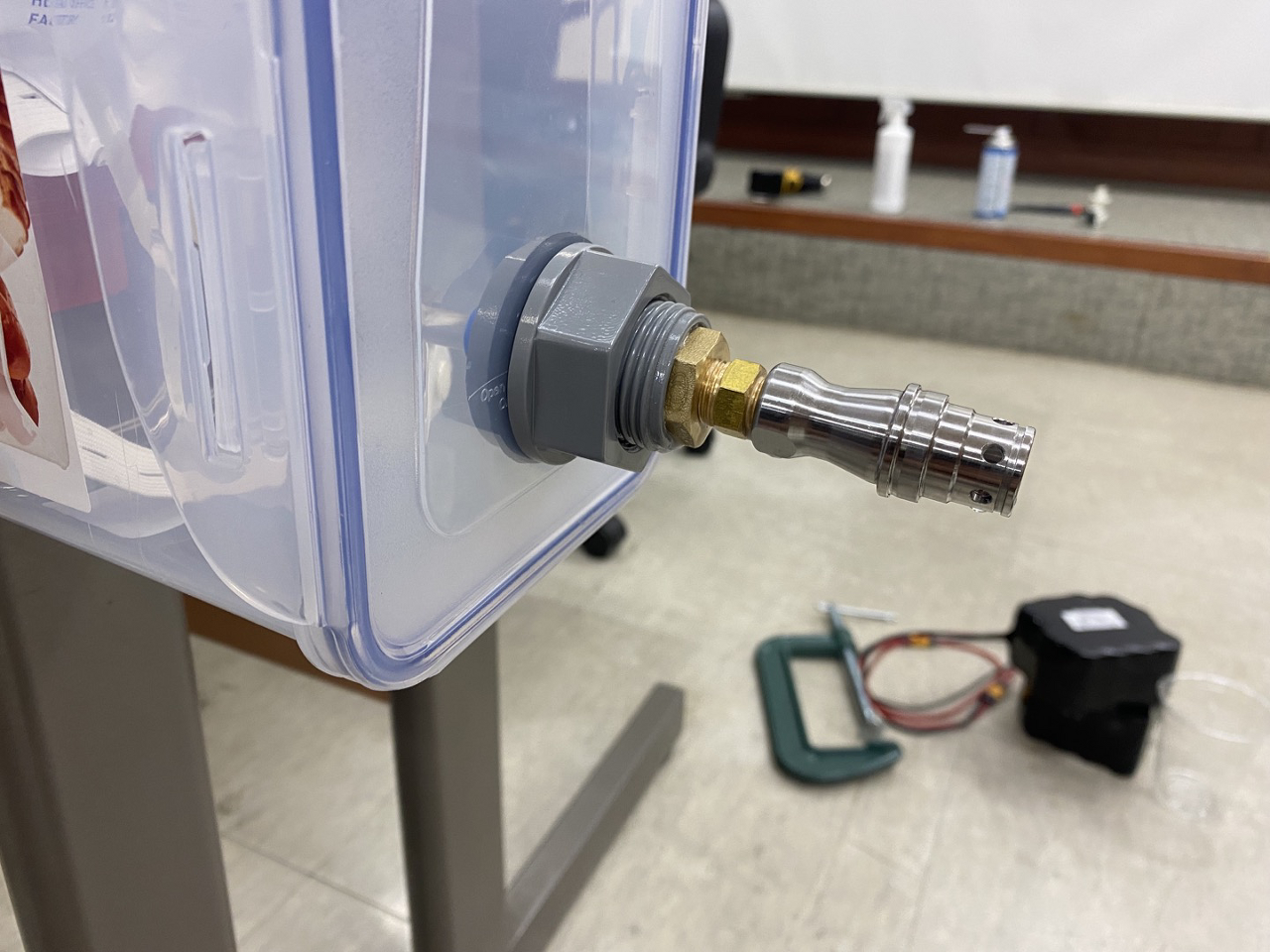

배액 건 + 호스를 통한 로봇 내 배액 컨테이너로의 연결 및 SP 커플러를 통한 병실 내 배액 컨테이너로의 접속

• 3D 프린터를 통해 배액 수거를 위한 배액 건 제작
• 호스를 통해 로봇 내부의 배액 컨테이너와 연결
• SP 커플러를 통해 병실 내의 배액 컨테이너에 접속할 수 있게 함





    4. 폐기부

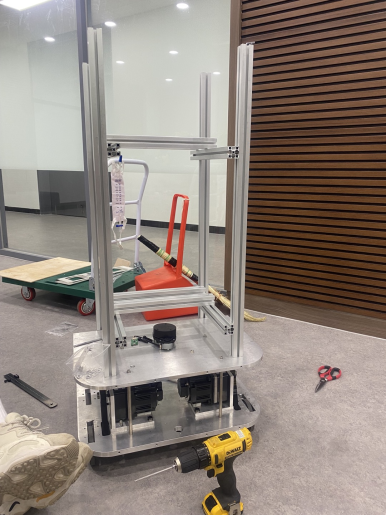

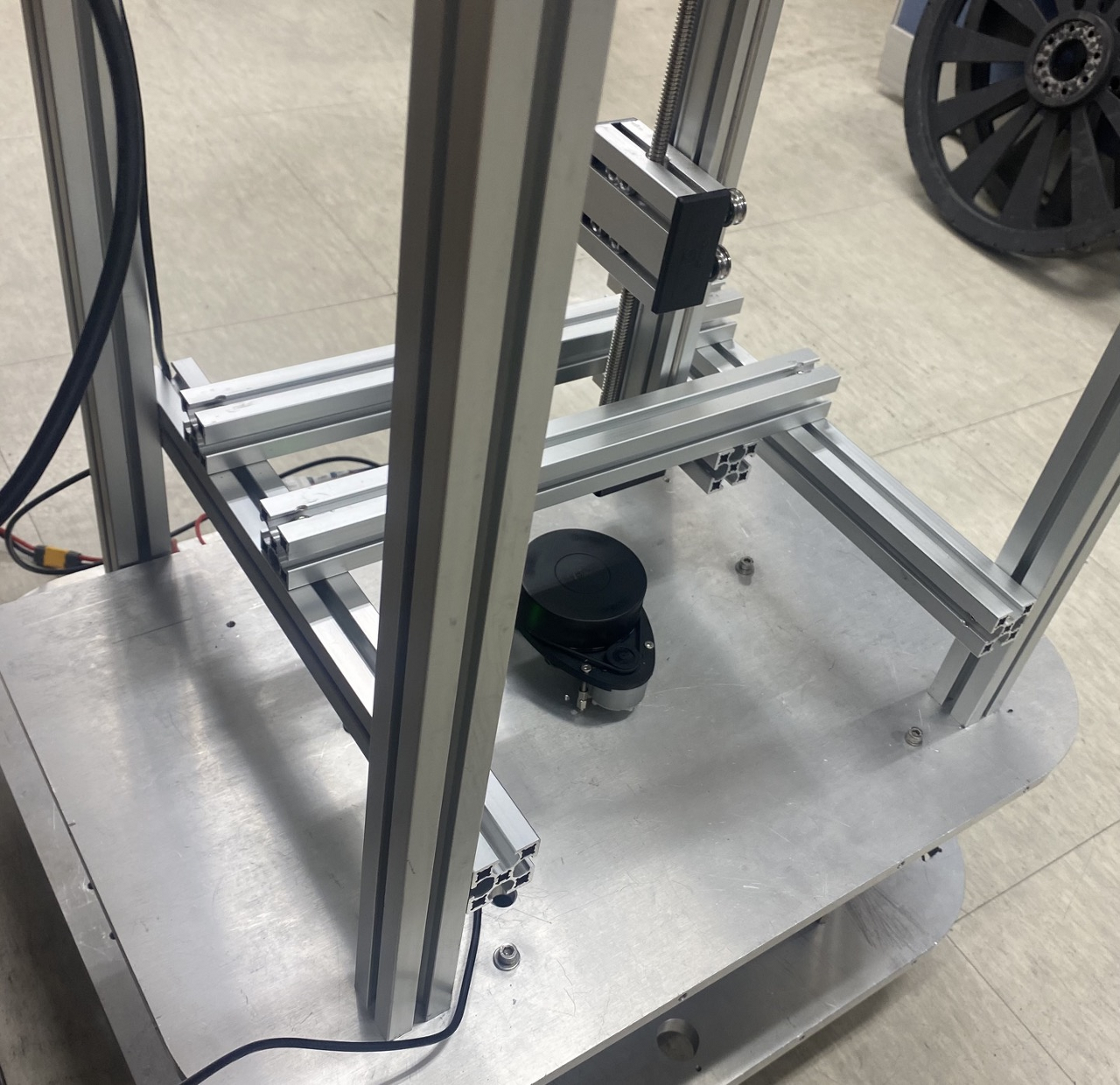

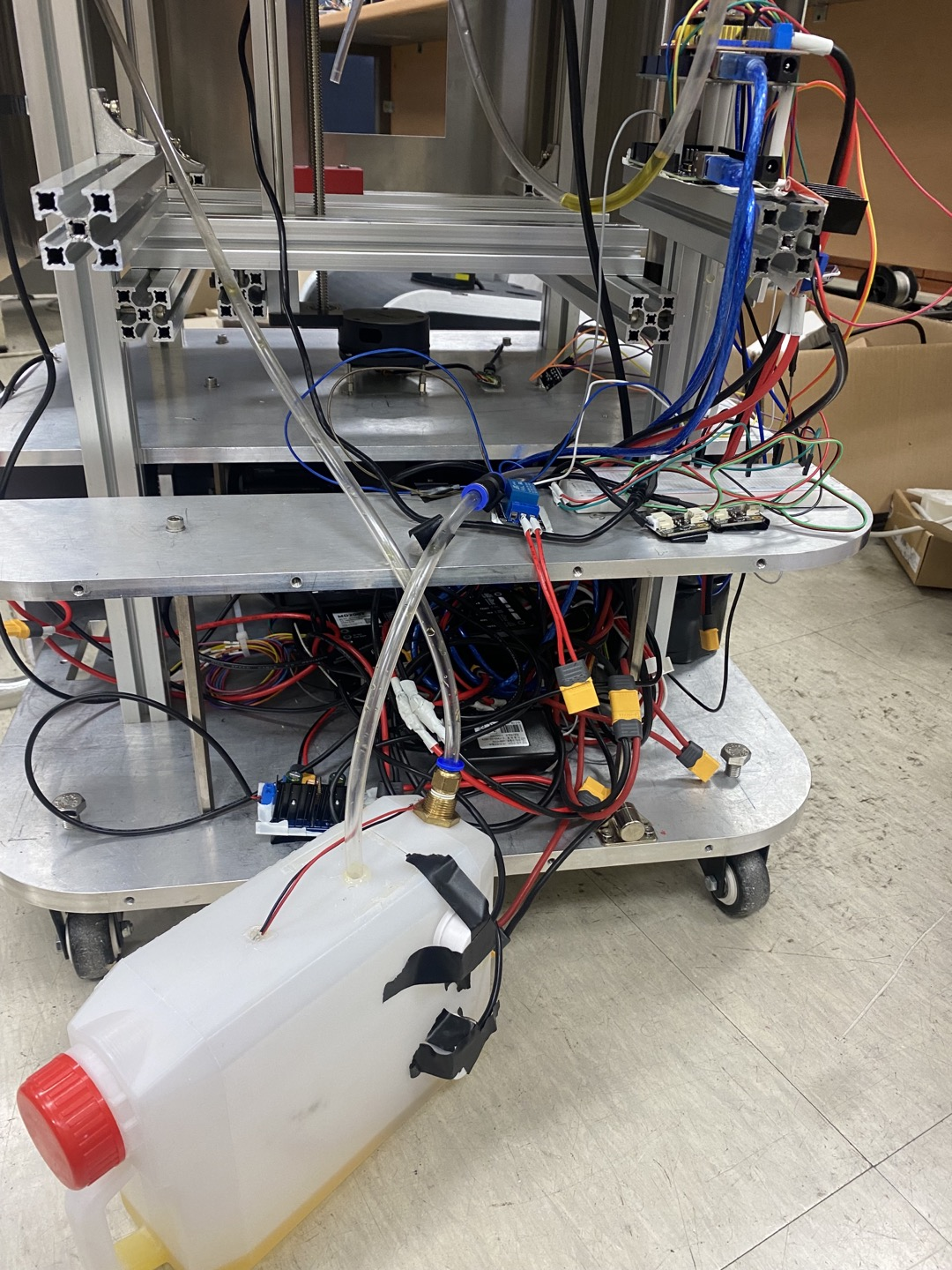

폐기부 프레임 구성

• 다수의 프로파일을 통해 2 DOF Actuator 고정을 위한 폐기부 프레임 구성

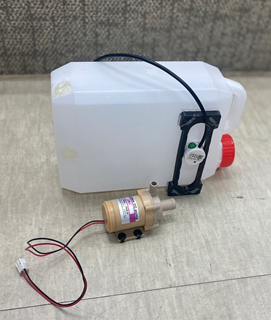

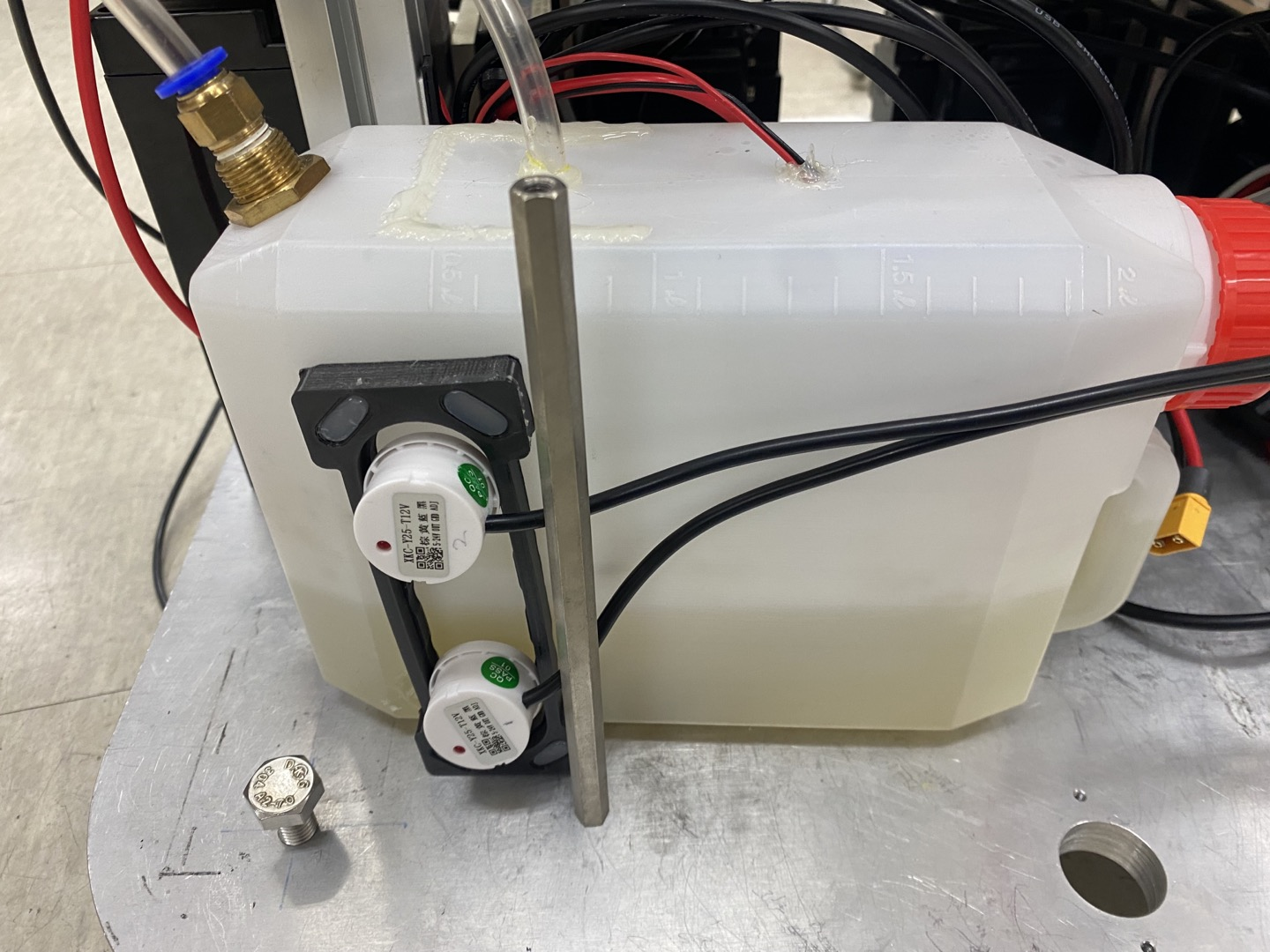

• Arduino + 수위 센서 2개를 통한 로봇 내부의 배액량 모니터링
• 배액 완충 시 폐기 구역으로 자율주행 후 2DOF 폐기부와 내부 펌프를 통해 배액 폐기





    5. 전원 분배

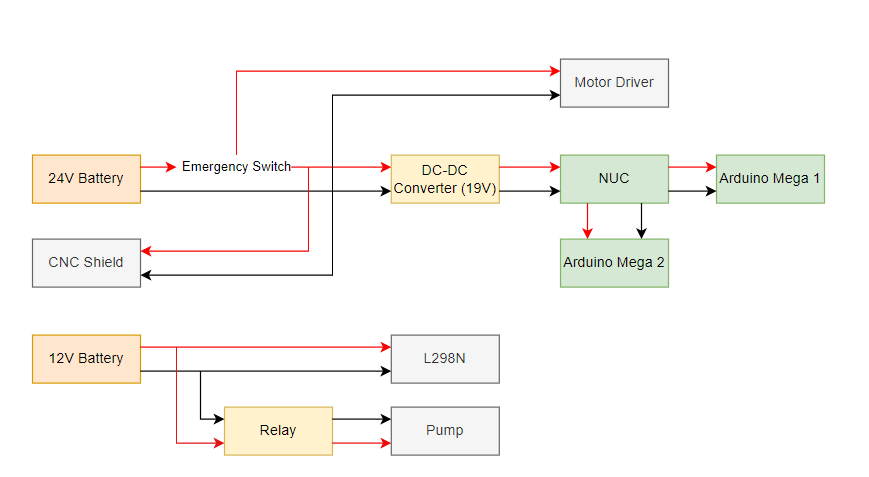

전원 분배도

• 24V LiFePO4 배터리를 통해 Motor Driver, NUC, Z축 Actuator Driver CNC Shield에 전원 공급
  • 배터리와 Motor Driver 사이에 비상 정지 스위치를 연결하여 비상 정지 기능 구비

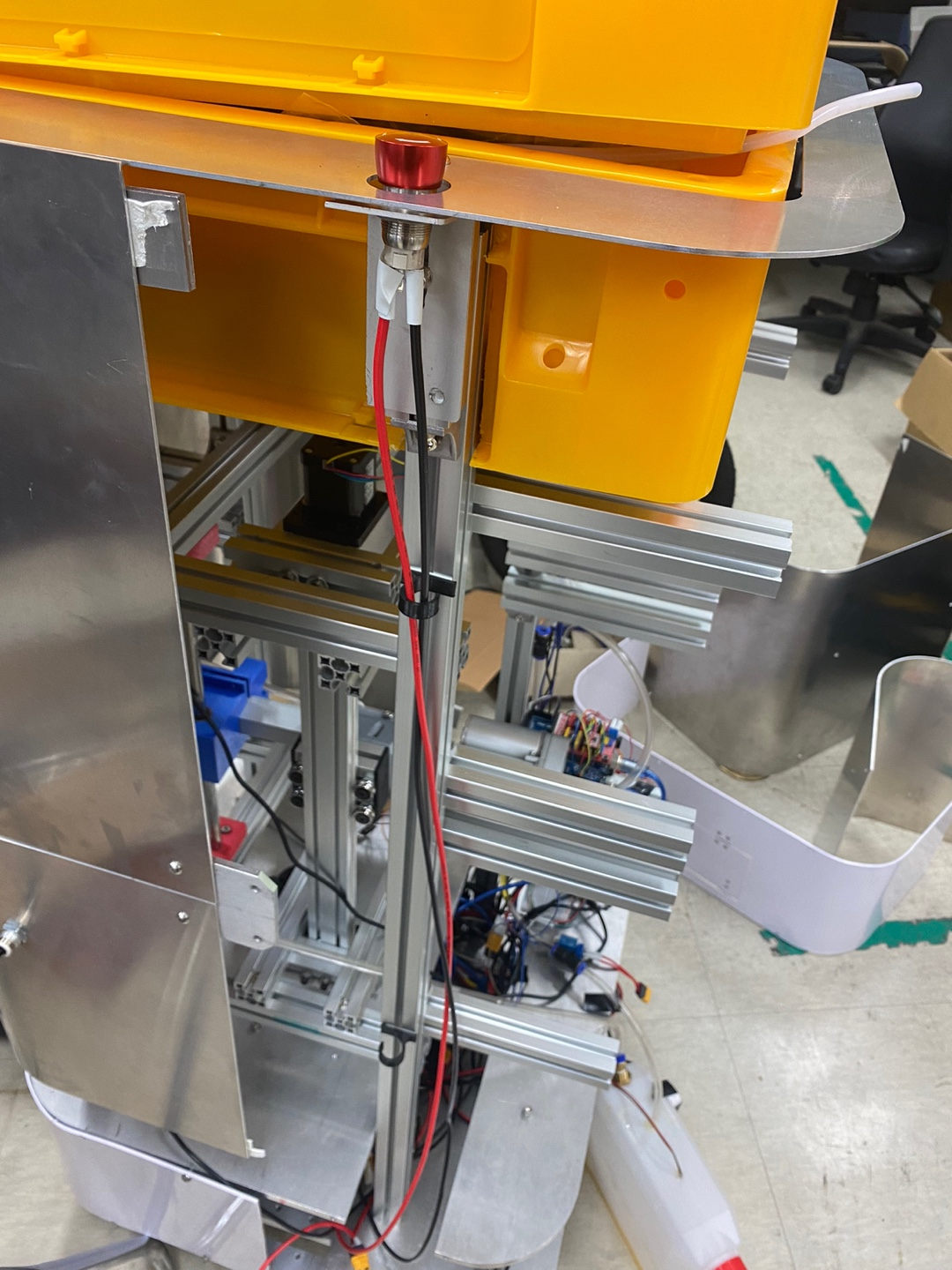

비상 정지 스위치

• 12V (18650 배터리 X 4)를 통해 Y축 Actuator L298N Driver와 Pump에 전원 공급





    6. 상단부

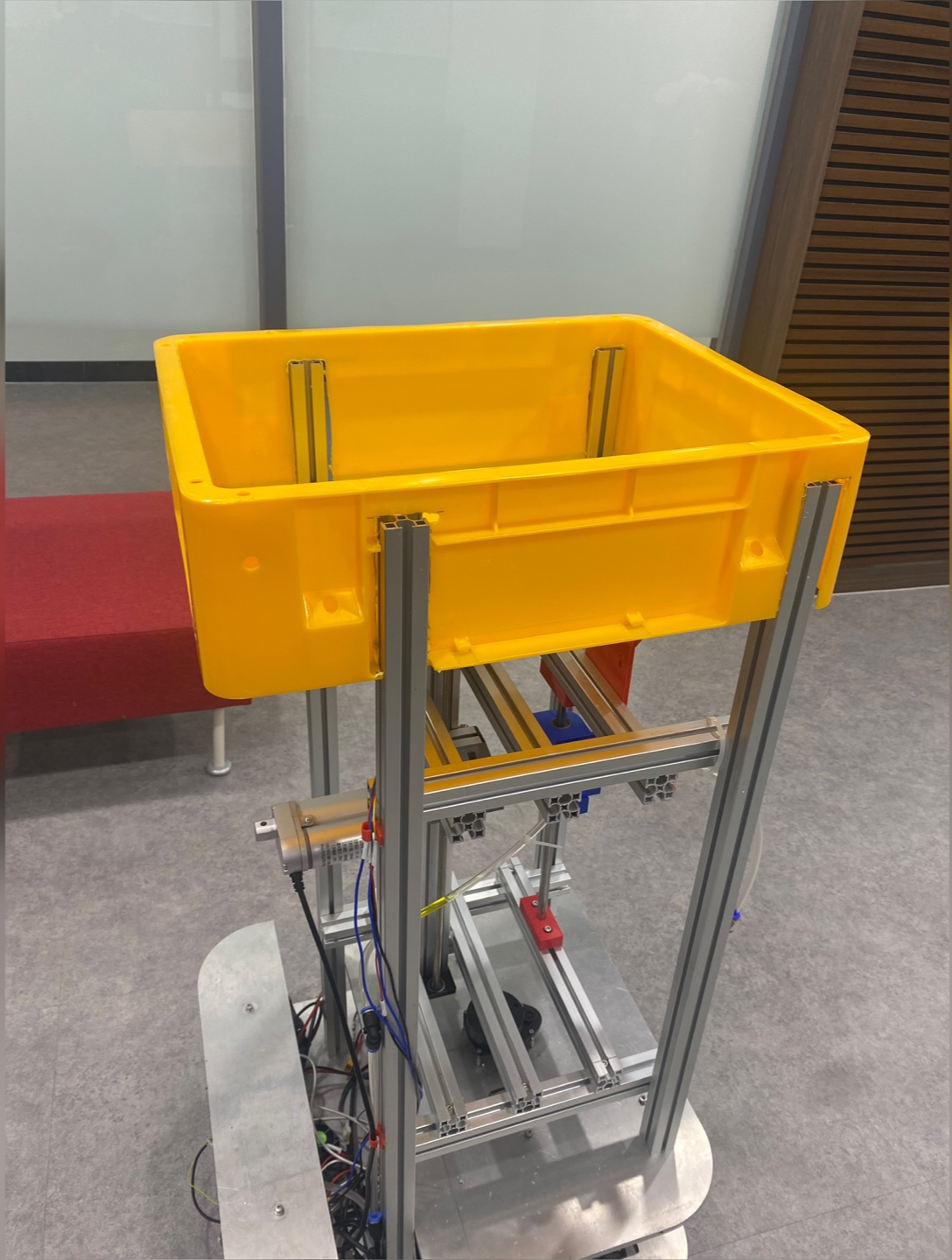

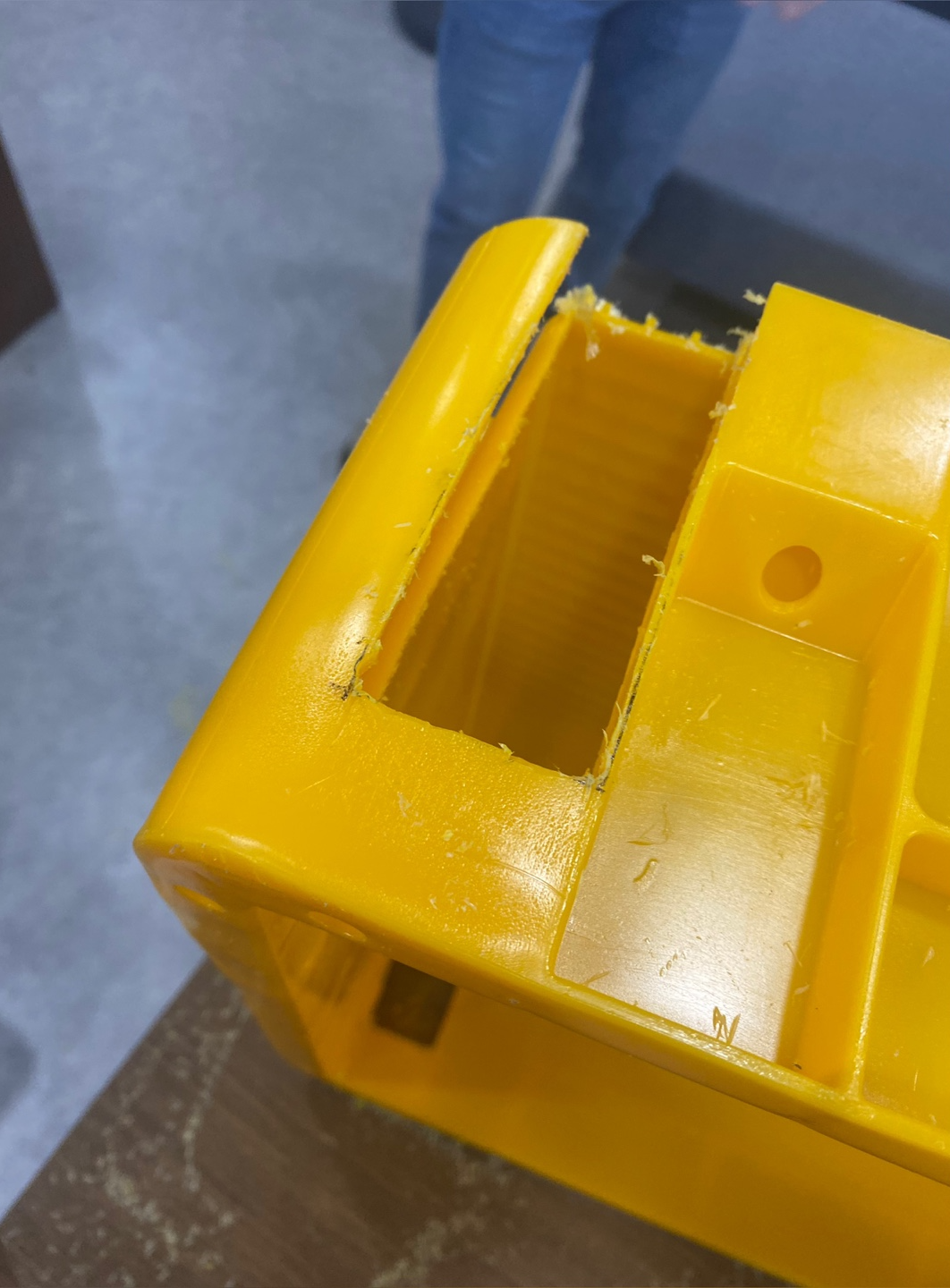

적재함 가공 후 배치

• 각종 의료물품을 담을 수 있는 적재함을 프로파일에 끼울 수 있게 가공 후 로봇 상단에 배치



3) Software 구성

    1. 전체 Source Code

• https://github.com/YoungSeong98/Project_KUSMO

GitHub - YoungSeong98/Project_KUSMO



• ROS기반의 Navigation Stack 구성



    2. 센서 관련

• 자율주행을 위한 IMU, Lidar, Motor Encoder의 Sensor Data 수신 후 Extended Kalman Filter를 통한 Sensor Fusion 및
• Initial Pose, Goal, Odometry Publisher 구성
• https://youngseong.tistory.com/127

[RIS] 1/9 (initial pose/goal, odometry publisher, ekf)





• Motor 통신 관련 문제 해결
• https://youngseong.tistory.com/122

[RIS] 모터 드라이버(MD 200T) 관련 문제점 (12/15 ~ 1/10. 해결)

• https://youngseong.tistory.com/146

[RIS] 2/5 Motor Encoder 값 수신 완료





Lidar가 주변의 프로파일을 장애물로 인식함

• Lidar가 주변의 프로파일을 장애물로 인식하여 laser_filters Package를 통해 각 프로파일의 위치에 해당하는 각도 내의 Point들을 제거

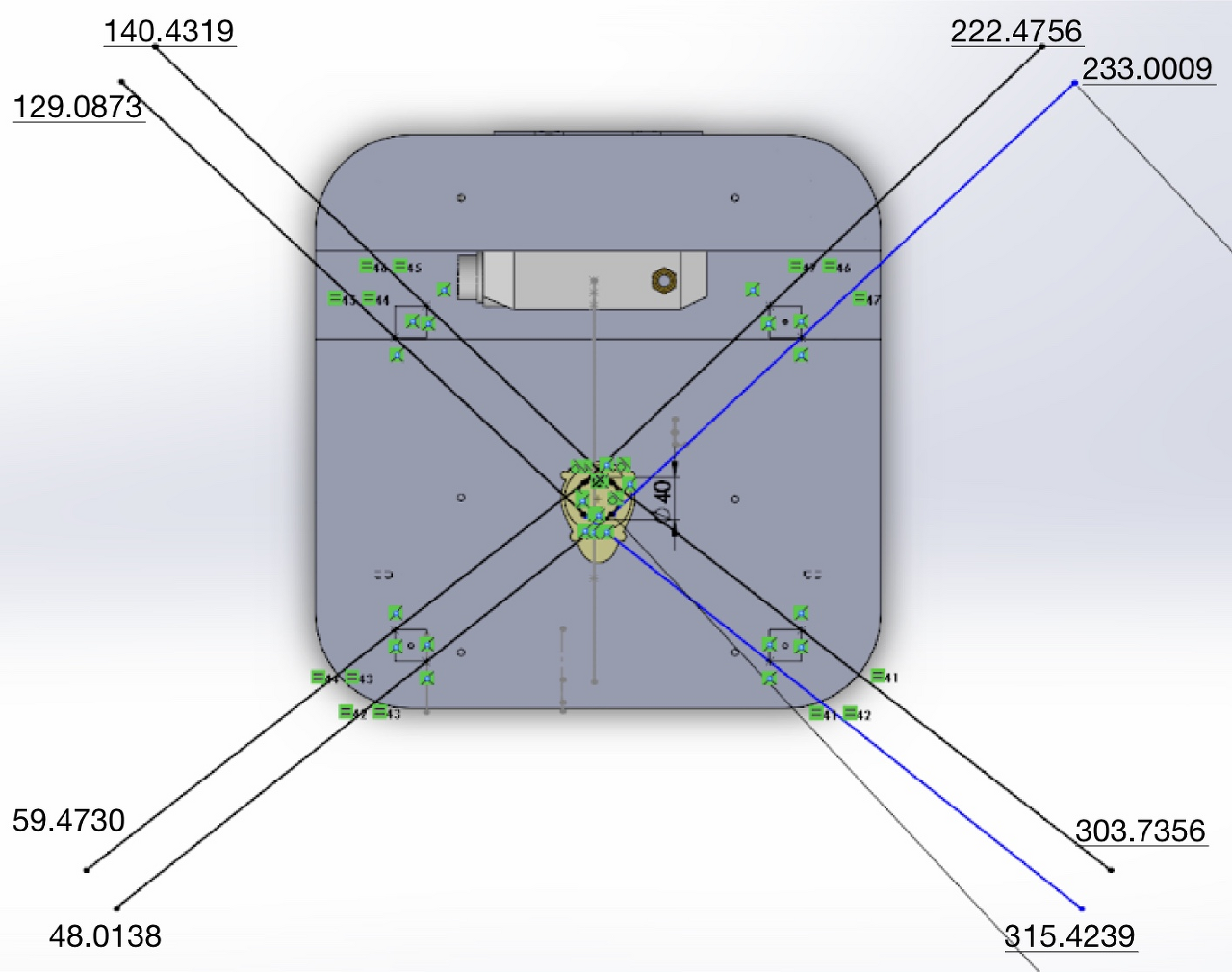

Lidar 기준 각 프로파일의 각도



• https://youngseong.tistory.com/173

[KUSMO] 6/4 Arduino Symbolic Link 생성, laser_filters를 통한 프로파일 제거

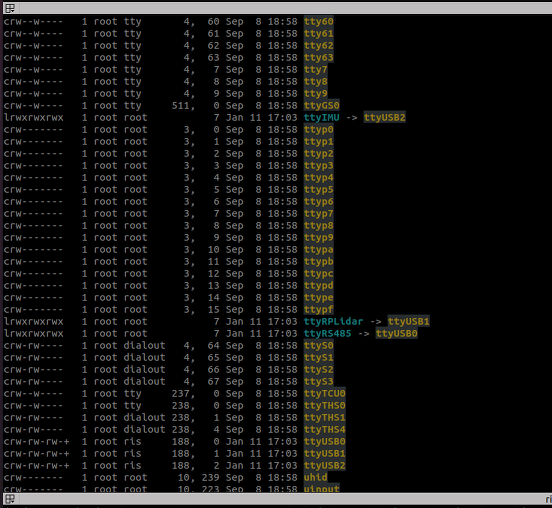

Symbolic Link

• Symbolic Link 생성을 통한 각 센서들의 USB Port명 지정
• https://youngseong.tistory.com/121

[RIS] 1/2 (USB 장치의 Symbolic Link 생성법)

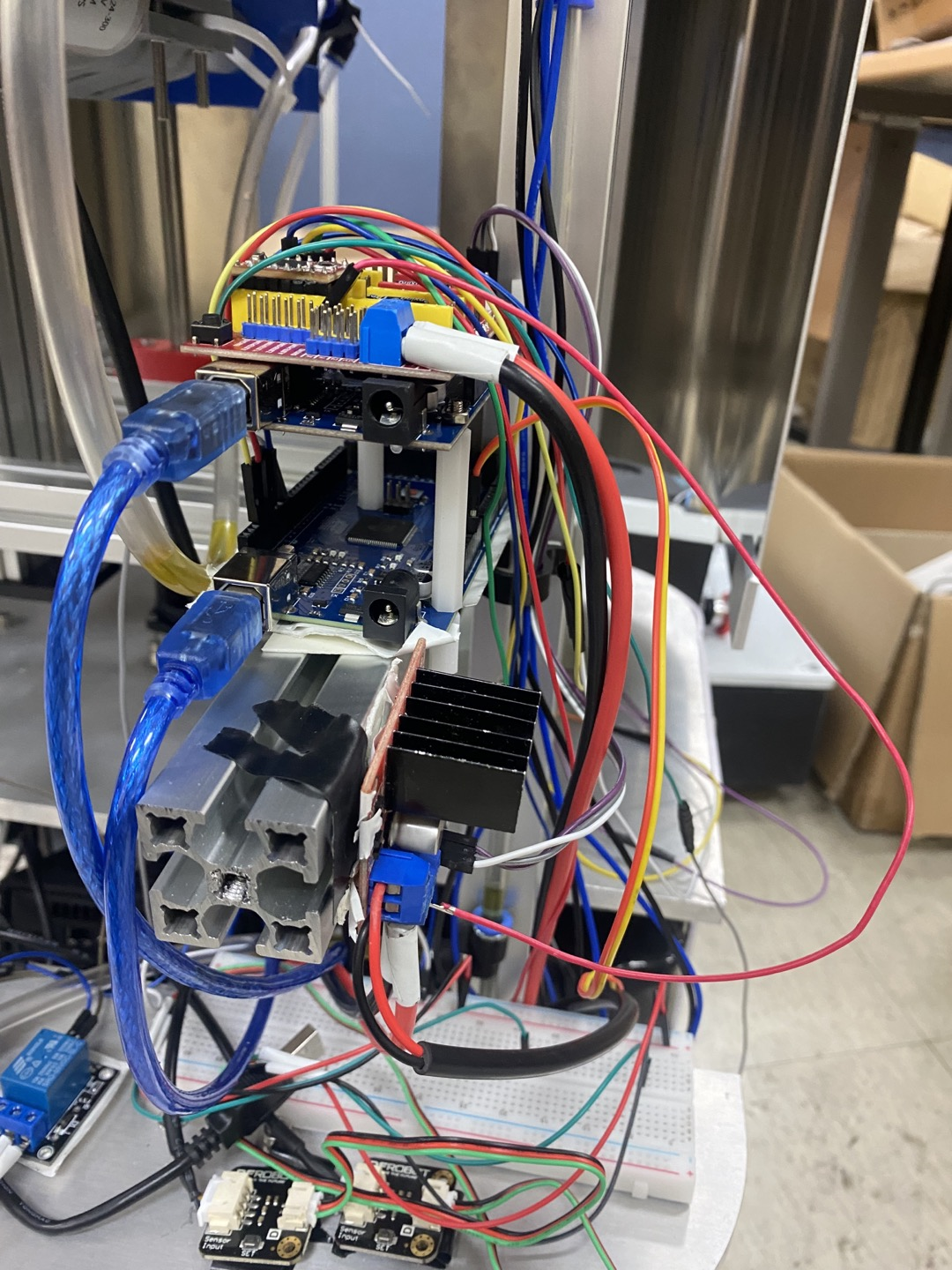

Arduino를 통한 폐기부 제어 및 배액량 모니터링

• 2개의 Arduino Mega를 통한 폐기부 제어 및 로봇 내 배액량 모니터링
• https://youngseong.tistory.com/227

[KUSMO] 10/27 Arduino 기반 폐기부 및 배액량 모니터링





    3. 자율주행 관련

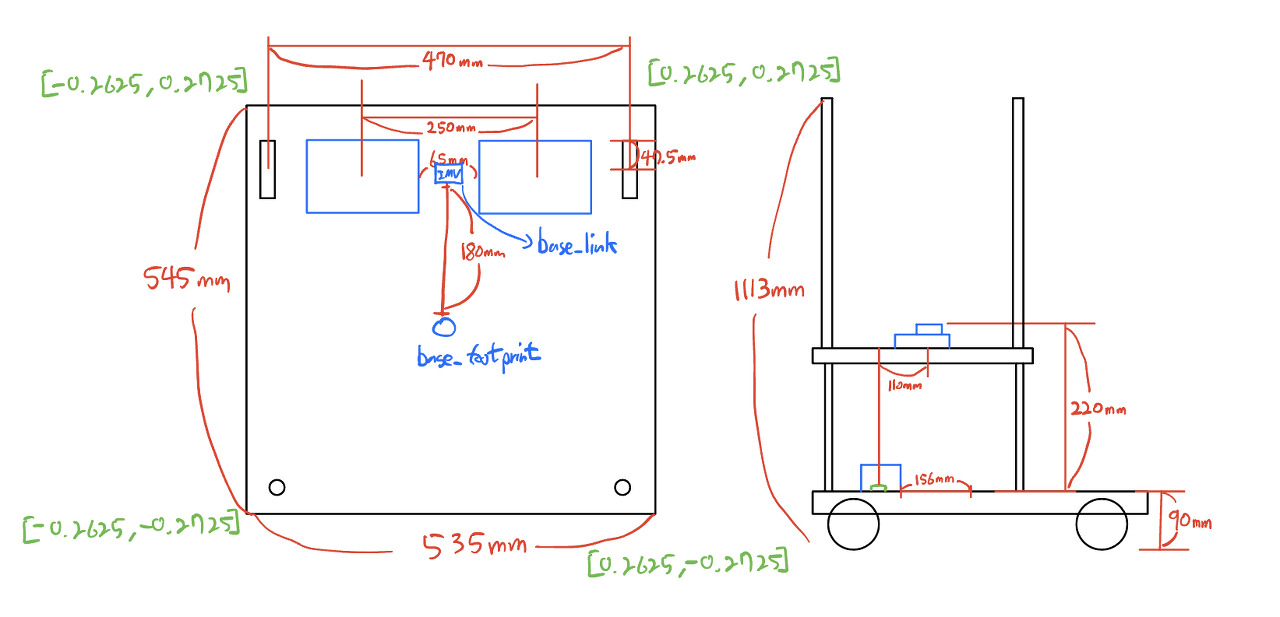

Robot의 실제 Sensor 배치에 맞게 TF 구성

• TF (Transformation) 구성 : 서로 다른 Coordinate Frame에서 얻어지는 sensor data들을 Robot의 회전 중심점인 'base_link'에 통일시키기 위해 TF 정의



• Base Contoller Node 구성
  • Base Controller는 Navigation 수행을 위해 robot의 base coordinate를 기준으로 한 Velocity Command를 Motor에 적합한 Command로 변환하는 역할을 수행



• DWA(Dynamic Window Approach)를 Base Local Planner로 선택
  • Base Local Planner : Robot의 base controller로 보내진 Velocity Command를 계산하는 Package로, Global Plan을 계산하고 실행하기 위한 여러 Algorithm들을 제공
  • DWA algorithm은 이동체의 velocity, direction 및 sensor data로부터 얻는 obstacle과의 거리를 토대로 최적의 linear velocity와 angular velocity를 도출하여 obstacle을 회피하고 목적지에 도달한다.
  • 즉 Map(위치 기반)을 Velocity Search Space(속도 탐색 영역)으로 변환하여 obstacle을 회피하며 목표지점까지 다다를 수 있는 최적의 velocity를 선정한다


• AMCL (Adaptive Monte Carlo Localization) Node 구성
  • Localization : 주어진 Map상에서의 robot의 위치를 추적하는 과정
  • AMCL : Particle Filter를 통해 Localization을 진행하는 MCL에서 적은 수의 sample 사용을 통해 수행 시간을 줄여 real-time성을 높인 algorithm
  • 2D Map 상에서의 robot의 초기 추정 위치가 부여되면 XY 좌표 평면상에 robot의 위치를 확률적으로 나타낸 Particle의 분포를 sensor data를 기반으로 update해가며 robot의 위치를 추즉한다
  • 이 과정을 위해 AMCL node는 TF, 각 sensor들의 계측값, Map 등의 data를 수신받아야 한다



• Move Base Node 구성
  • Move Base Node는 Navigation을 수행하는 과정에서 발생하는 모든 요소들을 이어주는, Navigation Stack에서 매우 중요한 요소 중 하나
  • 충돌 위험이 없는 path를 계획하는데 중요한 역할을 한다





• Global / Local Costmap 구성
  • Costmap : 각 Cell들이 특정한 값(cost)를 부여받는 Grid Map. 값이 클수록 robot과 obstacle 사이의 거리가 가까움을 의미. 일반적으로 각 Cell들은 0~255 사이의 binary 값을 가짐
  • Global Costmap : SLAM을 통해 얻은 Static Map으로부터 만들어지며 새로운 obstacle이 나타난다거나 하는 등의 환경이 바뀌더라도 변하지 않음
  • Local Costmap : Robot의 sensor data로부터 실시간으로 obstacle에 대한 정보를 얻으며 만들어짐. Local Planner가 이를 토대로 odometry와 laser data를 계속 확인하며 충돌이 없는 local plan을 선택함

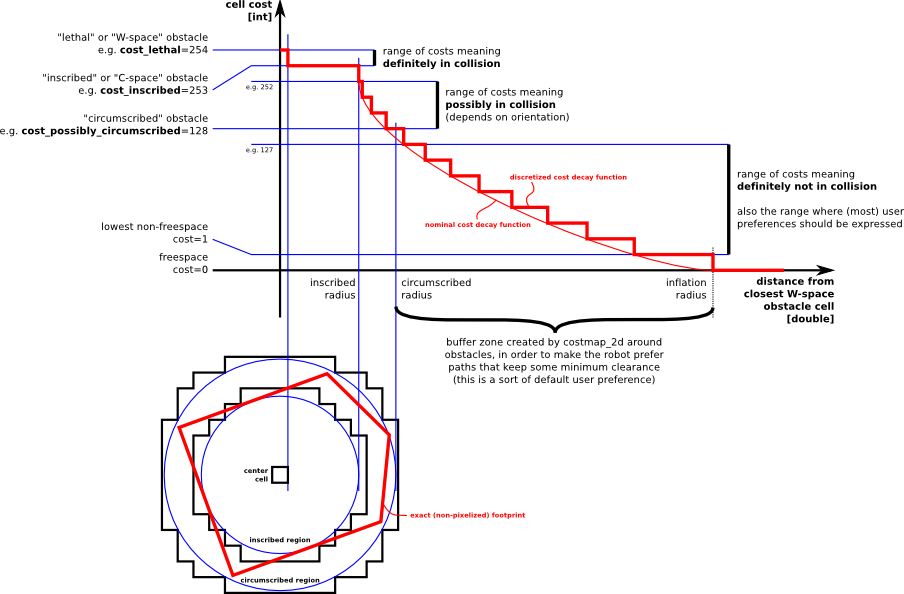

Costmap의 Inflation 설명. 출처 :  http://wiki.ros.org/costmap_2d

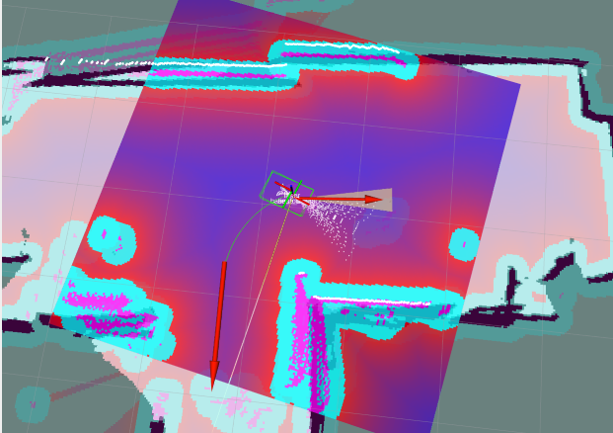

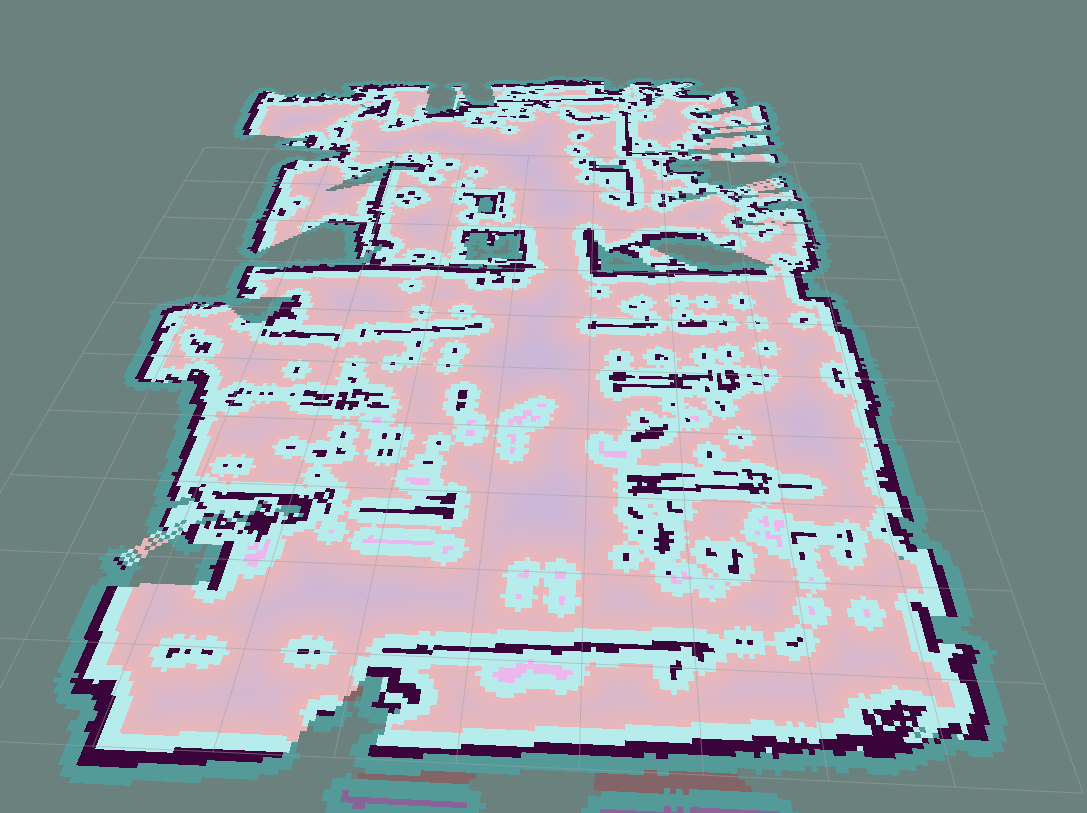

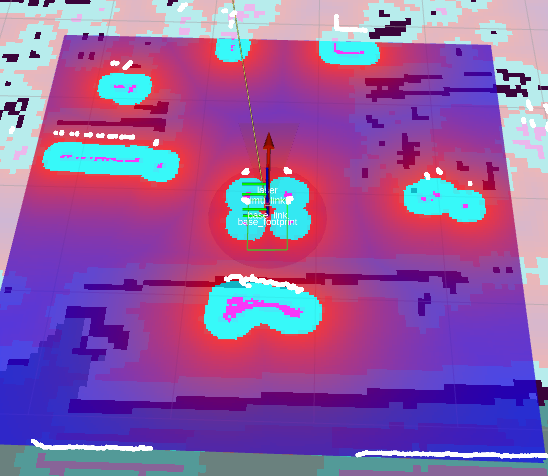

Global(좌) / Local(우) Costmap





    4. 자율주행 구현

    4.1 SLAM

• SLAM(Simultaneous Localization And Mapping) 을 통한 지도 작성
  • SLAM : 미지의 공간에서 로봇이 센서값을 통해 자신의 위치를 파악함과 동시에 지도를 작성하는 기법

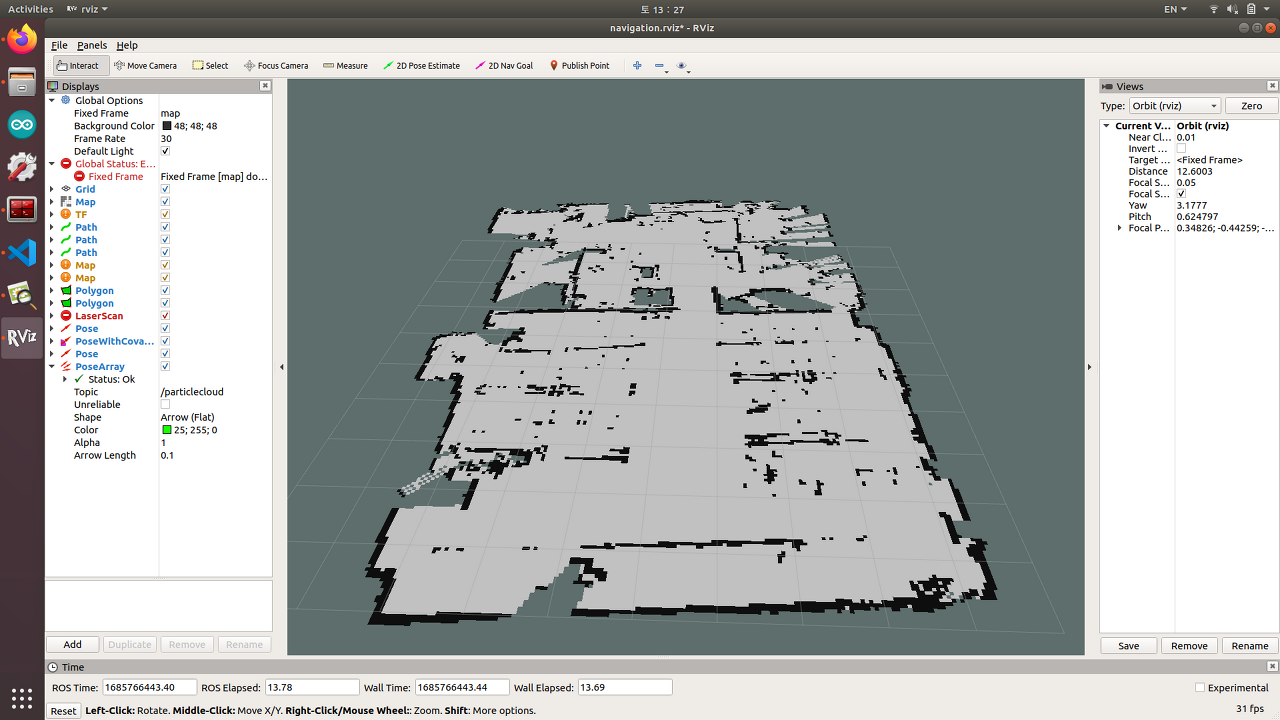

Cartographer SLAM 진행 과정





Cartographer SLAM 결과물

• Hector / Cartographer SLAM의 2가지 방법을 통한 Mapping 진행
  • Hector SLAM은 Odometry 정보를 필요로 하지않아 Lidar 만으로 Mapping 가능
  • Cartographer SLAM은 Odometry 정보를 토대로 비교적 정밀한 Mapping 가능
  • https://youngseong.tistory.com/145

Cartographer/Hector SLAM 사용법





    4.2 Navigation

• 앞서 SLAM을 통해 얻은 Map 상에서의 Navigation 진행

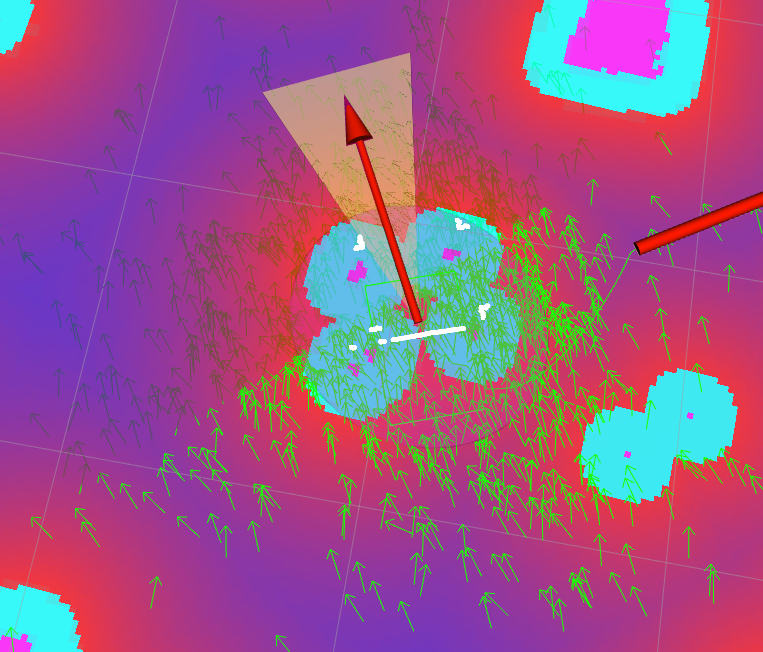

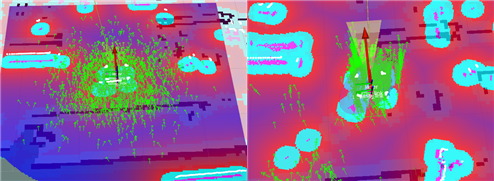

AMCL을 통한 Localization

• AMCL을 통한 Localization 진행
• Particle 수렴 후 목표 지점 부여

Navigation 진행 과정



• DWA Local Planner를 통해 장애물 회피 경로 생성 후 이동

DWA Local Planner를 통한 Navigation 진행 과정







Map 상의 좌표로 이동

• 이후 Map 상의 좌표상으로 이동시키는 코드 작성
• https://youngseong.tistory.com/215

[KUSMO] 9/22 Map 좌표 지정을 통한 이동 명령





4) 추후 목표

• Aruco Marker 인식을 통한 폐기 위치로의 정밀 주행 구현
• https://youngseong.tistory.com/222

[KUSMO] 10/12 NUC에서 USB Camera를 통한 Aruco Marker 인식
