[SOC Estimation by EKF] 5주차 (1/22~27)

1. 지난 주 계획

• 기존 연구 내용을 토대로 대상 Cell의 ECM, State Space Equation 구성
• Matlab, C 언어 EKF 구현 코드 예제 공부
• Matlab 기반의 SOC Estimator Simulation 진행
  • 이후 기존의 전류적산법 기반 SOC Estimator와 비교



2. 연구 내용

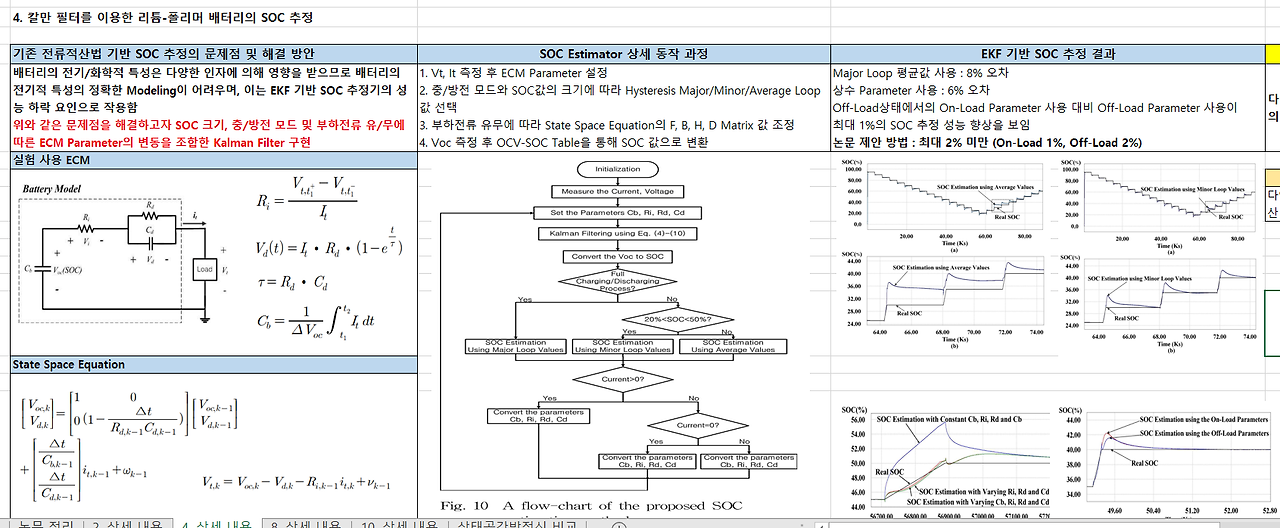

1) 논문 분석 내용 정리

전체 논문 요약 정리

상세 내용 정리



• 기존 논문 분석 내용 요약 및 상세 내용 정리



2) ECM 선정 후 OCV - SOC 실험을 통한 소자 값 취득

Equivalent Circuit Model

• 연구 내용을 토대로 Simulation을 진행할 Cell의 Equivalent Circuit Model 선정
• 기본적인 1차 RC 회로 선정
  • SOC 100% ~ 30%까지 0.1C로 방전시킨 데이터를 통해 각 소자 값 추출

C-Rate 별로의 ECM Parameter 계산 결과

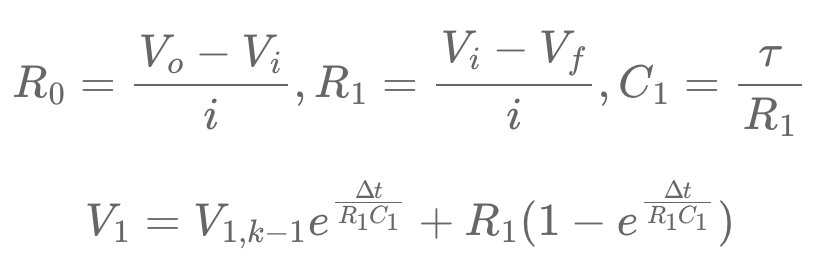

• ECM Parameter 유도 공식



2-1) ECM의 State Space Equation 구성

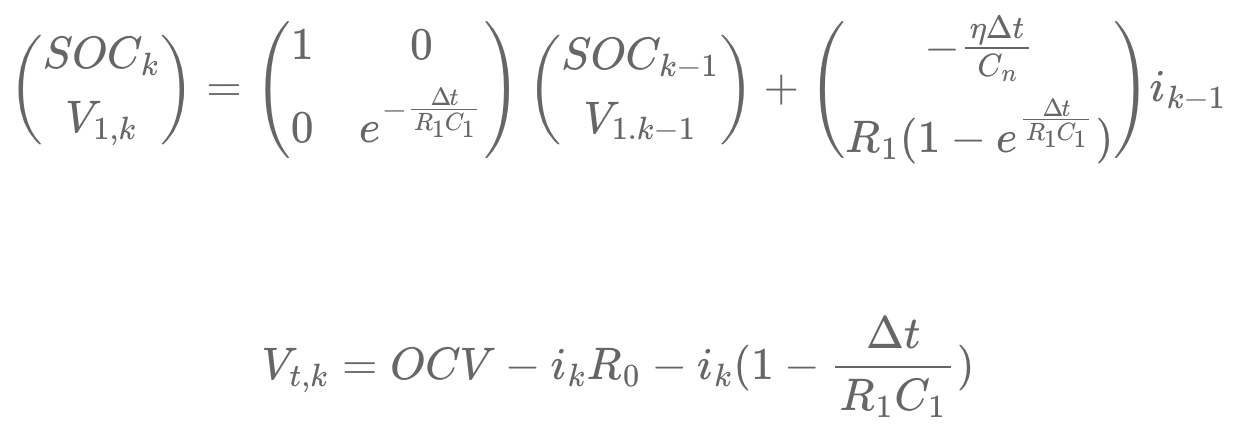

• State Space Equation

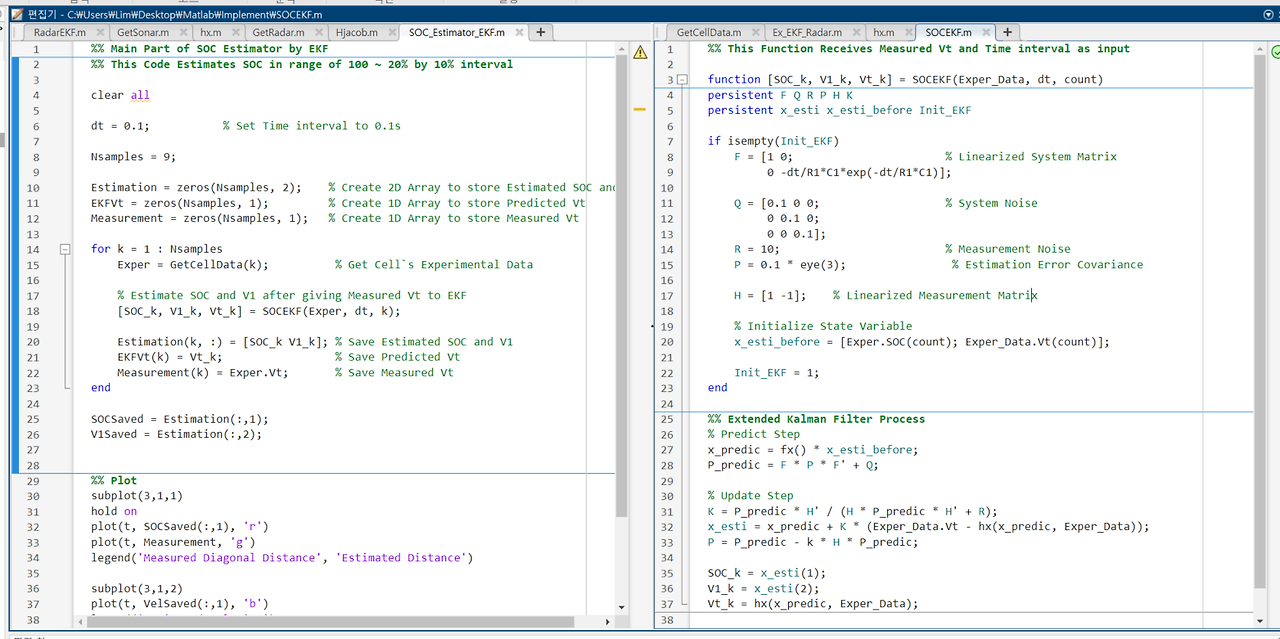

3) Matlab Simulation Code 구성

• 이후 Matlab을 통한 SOC Estimator Simualation 구조 구성
  • 전체적인 구성만 완료한 상태

• 상세 내용 : https://youngseong.tistory.com/263

Matlab을 통한 SOC Estimation Simulator 구현



3. 향후 계획

• Matlab 기반 Simulator 구현 완료 후 Simulation 진행
  • SOC 추정 결과가 좋지 않을 경우 ECM, State Space Equation 등을 실험적으로 변경
• 이후 전류적산법 기반 SOC 추정과의 성능 비교
