Extended Kalman Filter란

1. Extended Kalman Filter란

• Kalman Filter는 Linear System을 대상으로 함 (State Variable과 Noise가 Gaussian Distribution 형태를 갖는다 가정)
  • 하지만 현실세계에선 대부분의 System이 Non-Linear System
  • Non-Linear System에선 입력으로 Gaussian Distribution이 주어져도 결과는 Gaussian Distribution이 아니게 됨
  • 따라서 평균 μ, 분산σ^2를 예측값의 정확도와 표준편차로 사용하지 못하므로 정확한 상태 추정 불가
• 이러한 Kalman Filter를 Non-Linear System에 적용할 수 있도록 Kalman Filter를 변형한 형태
  • 이전 Timestep에서의 State 추정값을 통해 Linearization을 매 Timestep마다 진행한다



• 위처럼 Non Linear 함수 f(x), h(x)를 매순간마다 미분하여 Linearization 시킴
  • Non Linear 함수의 매우 작은 부분을 짧은 직선으로 나눠 Prediction, Update Step의 선형화 계산에 사용
  • 이 과정에서 1차 Taylor Series Expansion과 Jacobian이 활용됨

1.1 Taylor Series

• 임의의 함수를 무한개의 다항식을 더하여 근사하는 방식
• x가 a에 근사할 때 아래 다항식은 원 함수 f(x)에 근사함



• 아래 그림과 같이 차수가 높아질수록 원 함수에 가까워짐
• 단 차수가 높아질수록 계산량이 많아지므로 주로 첫 번째 항만을 사용하여 근사화시킴
  • EKF에서의 Linearization에도 1차 Taylor Series만을 사용

Sine 함수의 Taylor Series의 수렴. 출처 https://ko.wikipedia.org/wiki/%ED%85%8C%EC%9D%BC%EB%9F%AC_%EA%B8%89%EC%88%98

• 검은색 곡선이 Sine 함수, 빨강 (1차), 주황(3차), 노랑(5차), 초록(7차), 파랑(9차), 남색(11차), 보라(13차) 항까지 합한 곡선
  • 항의 차수가 높아질수록 Sin 함수와 모양이 비슷해진다

1.2 Jacobian Matrix

• 함수의 요소들에 대해 모든 요소들을 1차 편미분한 Matrix
  • 즉 다변수 Vector의 도함수 Matrix
• 미소 영역에서의 비선형 변환을 선형 변환으로 근사하여 다변수 다함수의 일차 미분을 나타내는데 사용함
• 매 순간 모든 Variable에 대해 편미분을 해 Linearization 된 값을 얻어냄
  • System Modeling에 사용하는 State Space Equation에 따라 계산에 사용되는 Variable의 개수가 달라짐
  • 이 모든 Variable에 대해 미분을 하기 위함
• 즉 입출력이 여러 개일 때, 각각의 입출력의 특성에 따라 Linearization을 진행하는 것

• 위와 같이 Non Linear 함수의 y1에서 dt 이후의 값 y2를 구하고자 할 때, Linearization Approximation을 통해 그 값을 구함

• 즉 이 Jacobian Matrix 계산을 통해 Non Linear 함수를 매순간 Linear 함수로 만들어 Kalman Filter를 적용시키는 것이 Extended Kalman Filter
  • 위의 y1이 직전 Step에서의 추정치
• 함수 F가 아래와 같이 n개의 Variable을 가진 함수 m개의 집합일 때



• Jacobian Matrix는 아래와 같다



2. Linearization 과정



• 그림 (a)에서의 Linear System의 경우 이전 Timestep의 State Variable x^_k-1의 분포가 아래와 같을 때



• 오른쪽 위의 선형 함수 y = ax + B를 통과하면 현재 Timestep에서의 상태변수 x^_k는 아래와 같은 분포를 가짐



• 평균이 aμ + b이고 분산이 a^2 * σ^2를 갖는 Gaussian Distribution을 갖게 됨
  • 위 과정이 Kalman Filter의 State Update 과정과 유사

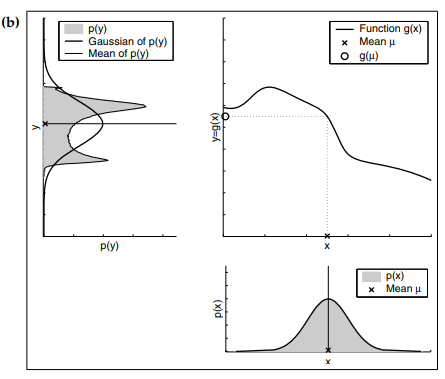

• 하지만 그림 (b)에서의 Non-Linear System의 경우 상태 과도(State Transistion)와 측정값이 비선형적이다
• 이로 인해 상태 과도를 Linear State Transisiton으로 나타낼 수 없다
  • EKF는 상태 과도 확률(State Transistion Probability)와 측정 확률이 비선형 함수에 의해 조절된다 가정

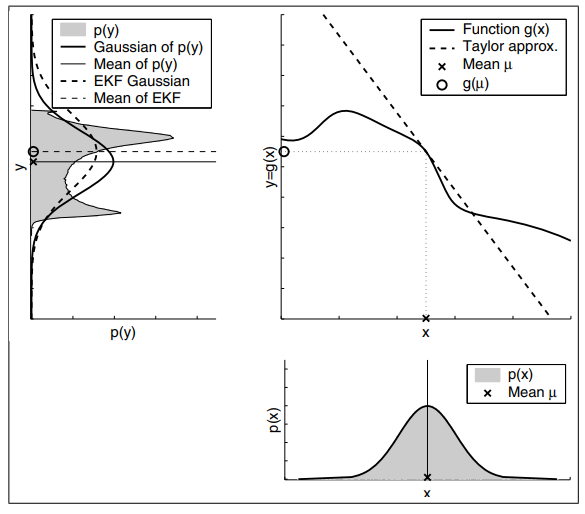

• State Variable x를 비선형 함수 g에 넣지 않고 g를 선형 근사화한 식에 입력으로 넣음
  • 해당 선형 근사 함수는 함수 g의 평균 μ에서의 접선
  • 위 선형 근사 과정에서 근사 오차가 발생하며, 그 정도는 왼쪽 위 그래프의 점선과 굵은 선 그래프의 차이만큼임
• 여기서 1차 Taylor Series를 통해 Linearizaiton을 진행하며 Non Linear Matrix f, h에 대한 자세한 Linearization 과정은 아래와 같다

2.1 System Model (f)

• System Model에 대한 1차 Taylor Series
  • u는 입력, µ는 평균



• 위의 F가 Jacobian Matrix
• f : System Model
• x : State Variable

• 위는 행렬 ∂f/ ∂x에 x^_k를 대입하여 계산한 값이라는 뜻
• Jacobian Matrix도 uk, μk에 의존하므로 시간에 따라 값이 달라짐



2.2 Measurement Model (h)

• Measurement Model도 이와 동일한 과정을 통해 Linearization을 진행할 수 있다

• Measurement Model에 대한 1차 Taylor Series



• 위의 H가 Jacobian Matrix
• h : xk에서의 측정값 zk에 대한 측정함수

즉 1차 Taylor Series를 통해 Non Linear System Model의 근사식을 나타내고
Jacobian Matrix 계산을 통해 System Model에 대한 Linearization 진행



• 이 Linearization 과정은 Extended Kalman Filter의 매 Step마다 이뤄짐



위처럼 직전 Step에서의 추정값을 실제 System의 State와 가장 근사한 값이라 가정하고 그 값을 기준으로 매 Step마다 새로운 Linear System Model 계산
(Extended Kalman Filter는 직전 Step의 State 추정값을 Linearization의 기준으로 삼음)

3. 전체 과정

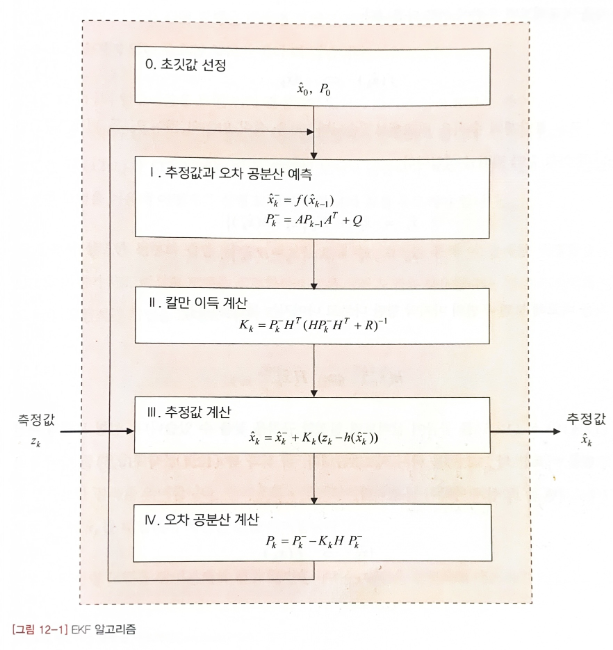

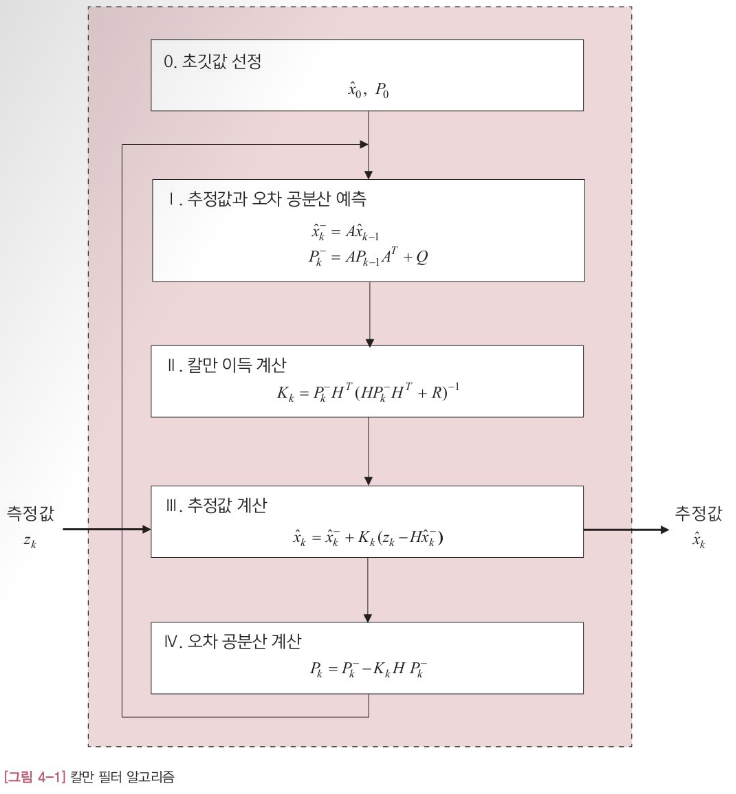

Kalman Filter와 Extended Kalman Filter의 비교



• 위의 Linearization 과정을 제외하곤 Kalman Filter와 동일한 과정을 거침
• 추정값 예측 식이 기존의 x^-_k = A*x_k-1에서 x^-_k = f(x^-_k-1)로 변형
• H matrix가 h로 변형

이 부분에서 Non-Linear 성분이 추가되며, Kalman Filter와의 유일한 차이점
(만약 두 Matrix 중 Linear Matrix가 있다면 Kalman Filter에서와 동일하게 계산)

• f : State Transisiton Model (Non Linear)
  • 시간에 따른 상태의 변화를 나타내는 System Model



• A : 위 System Model의 Jacobian Matrix
  • Kalman Filter에서의 A Matrix와 다름
• h : 측정값과 상태변수 사이의 관계를 나타내는 Measurement Model (Non Linear)
• H : 위 Measurement Model의 Jacobian Matrix
  • 마찬가지로 Kalman Filter에서의 H Matrix와 다름
• A, H 두 Matrix가 Linearization 과정의 결과
• R : Measurement Noise의 Covariance Matrix
• Q : System Noise의 Covariance Matrix







4. EKF의 한계점

• Non Linear 함수를 Linearization하여 State를 추정하므로, System의 비선형성이 클 시 State 추정값이 부정확해질 수 있다



5. EKF 활용 예제

• https://youngseong.tistory.com/250

EKF를 통한 자율주행 로봇의 Localization



• https://youngseong.tistory.com/263

Estimating Battery`s SoC using EKF









---
